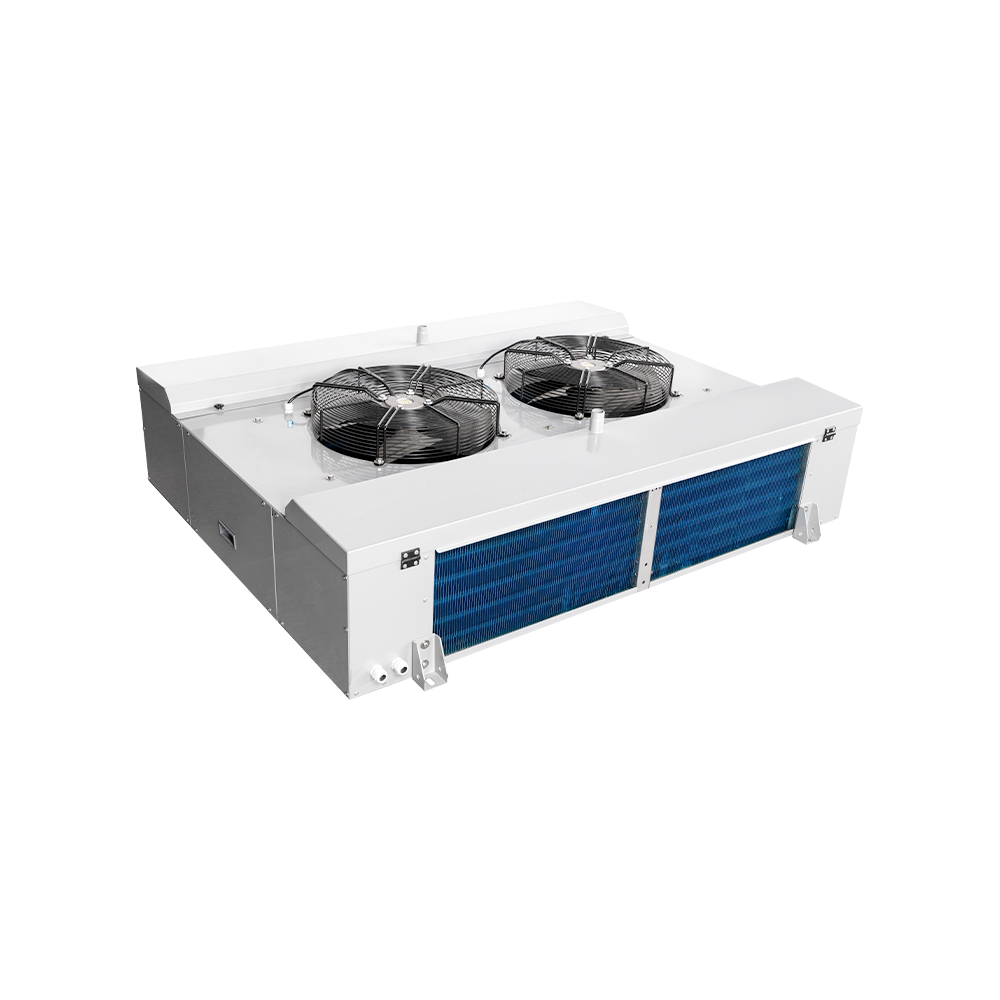

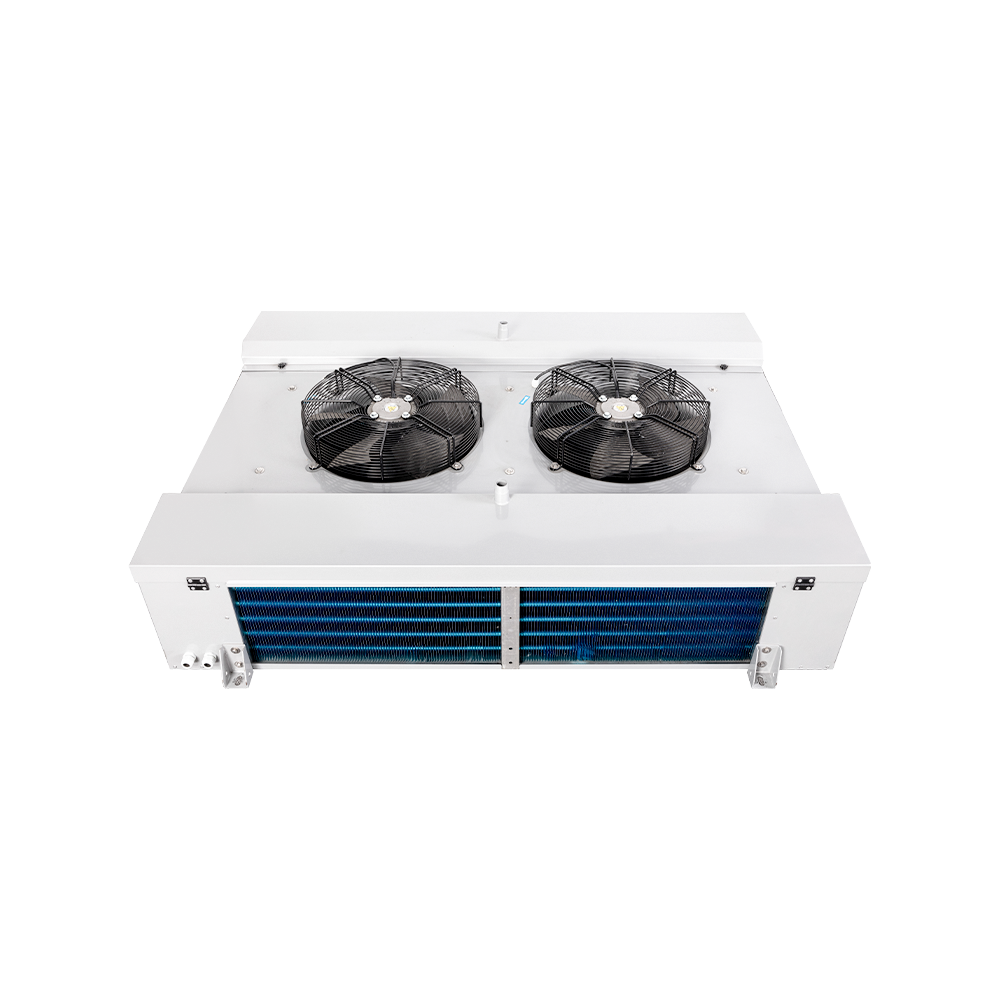

ED系列工业型双出风冷风机

ED系列工业型双出风冷风机采用下进风、两侧面出风结构,适用于库体高度较小的冷库及不宜直接吹风的生产型冷库。产品通过优化结构设计、提升性能表现、强化安全保障及增强适配能力,为冷库场景提供稳定高效的制冷解决方案,兼容多种制冷剂,可满足不同用户的个性化需求。

联系我们
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

主要特点​
1. 结构设计​
外壳采用镀锌钢板表面喷塑(银灰色 RAL9006),防腐性强;外水盘为铰链式结构,操作便捷。换热器端板为铝板,兼具护管与减重作用。双水盘设计中,外水盘为棱角型结构(无排水死角),内水盘为铝板水槽型,排水高效稳定。

2.性能表现​
盘管采用 φ15 铜管(正方形排列),传热面积大、温差小、结霜慢;亲水铝箔波纹式铝片提供 4.0mm、6.0mm、9.0mm 三种片距,适配不同冷库需求。外转子风机适用温度 - 30~60℃,规格含 φ450、φ500,可灵活选型。​

3.除霜方式​
标配电热除霜,不锈钢加热管均布于盘管及内水盘,除霜效果可靠;支持热气除霜,提供多样化选择。​

4.安全防护​
配备 IP65 等级防水接线盒及接头,防水性能优异;风机与加热管分开接线,提升运行可靠性。出口带针阀便于压力检测,出厂经 23bar 压力试验,确保质量与密封性。​

5.适配能力​
可预装膨胀阀等配件,简化安装流程;兼容 R404A、R507A、R448A、R449A、R134a、R22 等多种制冷剂,适配性广泛。

01 优势

主要特点​
1. 结构设计​
外壳采用镀锌钢板表面喷塑(银灰色 RAL9006),防腐性强;外水盘为铰链式结构,操作便捷。换热器端板为铝板,兼具护管与减重作用。双水盘设计中,外水盘为棱角型结构(无排水死角),内水盘为铝板水槽型,排水高效稳定。

2.性能表现​
盘管采用 φ15 铜管(正方形排列),传热面积大、温差小、结霜慢;亲水铝箔波纹式铝片提供 4.0mm、6.0mm、9.0mm 三种片距,适配不同冷库需求。外转子风机适用温度 - 30~60℃,规格含 φ450、φ500,可灵活选型。​

3.除霜方式​
标配电热除霜,不锈钢加热管均布于盘管及内水盘,除霜效果可靠;支持热气除霜,提供多样化选择。​

4.安全防护​
配备 IP65 等级防水接线盒及接头,防水性能优异;风机与加热管分开接线,提升运行可靠性。出口带针阀便于压力检测,出厂经 23bar 压力试验,确保质量与密封性。​

5.适配能力​
可预装膨胀阀等配件,简化安装流程;兼容 R404A、R507A、R448A、R449A、R134a、R22 等多种制冷剂,适配性广泛。

02规格
ED 45 1 / D L - E V T
电压,T:3PH/380V/50hz;
预装膨胀阀(可选);
融霜,E:电热,A:空气(不带电加热),H:热气;
片距代码,L:4.0mm,D:6.0mm,J:9.0mm;
盘管规格代码;
风机数量;
风机直径(cm);
产品系列

片距4.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=10 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=10K
ED451/DL-ET 6.3 9.3 35 4.8 4500 2×6 φ12 φ22 2×R1” 73
ED452/DL-ET 12.6 18.5 70 8.8 9000 2×8 φ16 φ22 2×R1” 114
ED453/DL-ET 18.9 27.8 105 12.9 13500 2×10 φ16 φ28 2×R1.5” 155
ED454/DL-ET 25.2 37 140 17 18000 2×12 φ16 φ35 2×R1.5” 196
ED501/DL-ET 8.9 13 52.5 6.8 6000 2×7 φ12 φ22 2×R1” 89
ED502/DL-ET 17.8 26.1 105 12.9 12000 2×9 φ16 φ28 2×R1.5” 145
ED503/DL-ET 26.8 39.4 157.5 19 18000 2×11 φ22 φ42 2×R1.5” 201
ED504/DL-ET 35.7 52.5 210 25 24000 2×13 φ22 φ42 2×R1.5” 257

片距6.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=-18 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=7K
ED451/DD-ET 4.9 3.9 23.7 4.8 5000 2×6 φ12 φ22 2×R1” 71
ED452/DD-ET 9.7 7.7 47.5 8.8 10000 2×8 φ16 φ22 2×R1” 110
ED453/DD-ET 14.6 11.6 71.2 12.9 15000 2×10 φ16 φ28 2×R1.5” 149
ED454/DD-ET 19.5 15.6 94.9 17 20000 2×12 φ16 φ35 2×R1.5” 188
ED501/DD-ET 6.8 5.4 35.6 6.8 6300 2×7 φ12 φ22 2×R1” 86
ED502/DD-ET 13.5 10.8 71.2 12.9 12600 2×9 φ16 φ28 2×R1.5” 139
ED503/DD-ET 20.3 16.2 106.8 19 18900 2×11 φ22 φ42 2×R1.5” 192
ED504/DD-ET 27 21.6 142.4 25 25200 2×13 φ22 φ42 2×R1.5” 246

片距9.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=-18 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=7K
ED451/DJ-ET 3.8 3 16.2 4.8 5400 2×7 φ12 φ22 2×R1” 71
ED452/DJ-ET 7.6 6.1 32.5 8.8 10800 2×9 φ16 φ22 2×R1” 109
ED453/DJ-ET 11.4 9.1 48.7 12.9 16200 2×11 φ16 φ28 2×R1.5” 148
ED454/DJ-ET 15.2 12.2 65 17 21600 2×13 φ16 φ35 2×R1.5” 186
ED501/DJ-ET 5.7 4.6 24.6 6.8 6900 2×8 φ12 φ22 2×R1” 85
ED502/DJ-ET 11.2 9 48.7 12.9 13800 2×10 φ16 φ28 2×R1.5” 138
ED503/DJ-ET 16.8 13.4 73.1 19 20700 2×12 φ22 φ42 2×R1.5” 190
ED504/DJ-ET 22.4 17.9 97.5 25 27600 2×14 φ22 φ42 2×R1.5” 243

1)表中Tc为库温,ΔΤ为传热温差,即库温与蒸发温度之差。

2)射程为常温下0.5m/s的送风距离。3)其它工况的冷量查阅修正系数。

4)不适宜在空气露点工况运行(+18℃左右的高温库),可能会存在着吹水和水盘结露现象。

电器参数

型号 风扇电机 电热除霜
电压(V 功率(W 电流(A 转速(r/min 盘管(KW 水盘(KW 总功率(KW
ED451* 380-3 370 0.75 1380 4×0.6 2×0.6 3.6
ED452* 380-3 740 1.5 1380 4×1.1 2×1.1 6.6
ED453* 380-3 1110 2.25 1380 4×1.6 2×1.6 9.6
ED454* 380-3 1480 3 1380 4×2.0 2×2.0 12
ED501* 380-3 500 0.95 1380 4×0.8 2×0.8 4.8
ED502* 380-3 1000 1.9 1380 4×1.6 2×1.6 9.6
ED503* 380-3 1500 2.85 1380 4×2.3 2×2.3 13.8
ED504* 380-3 2000 3.8 1380 4×3.0 2×3.0 18

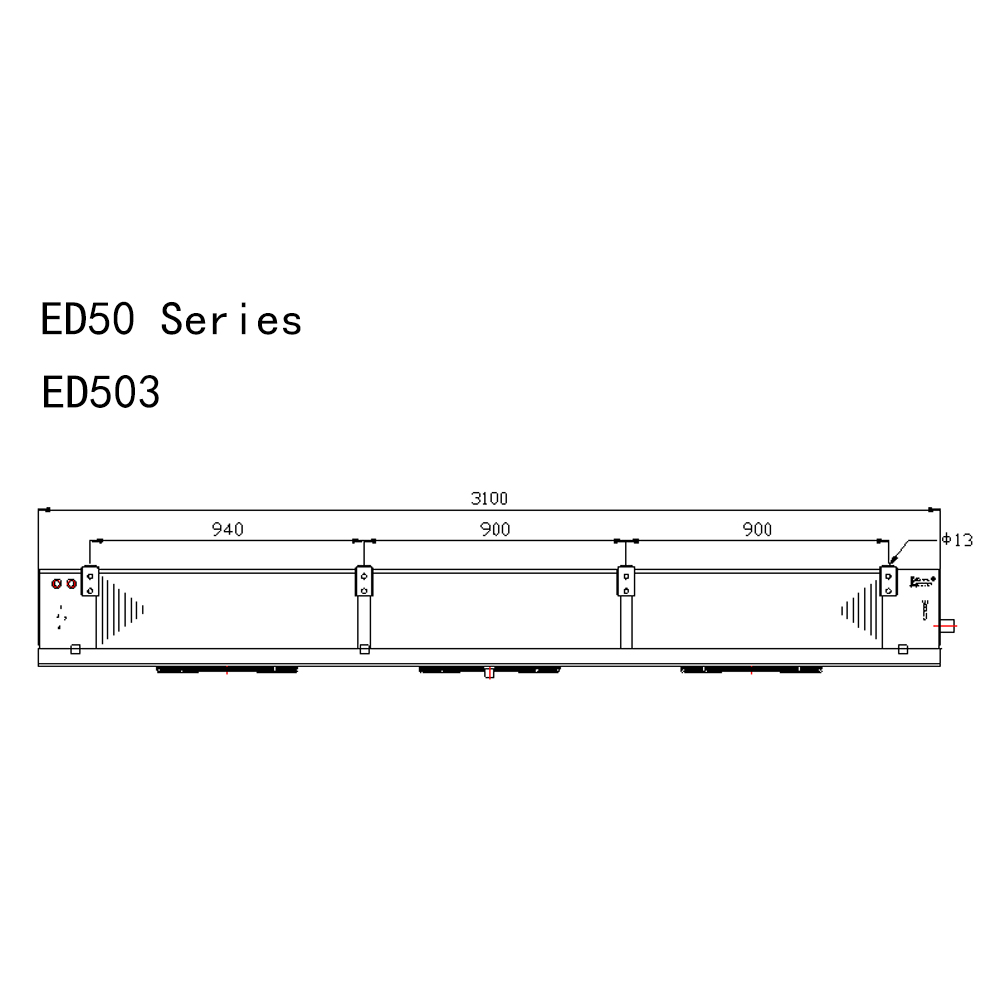

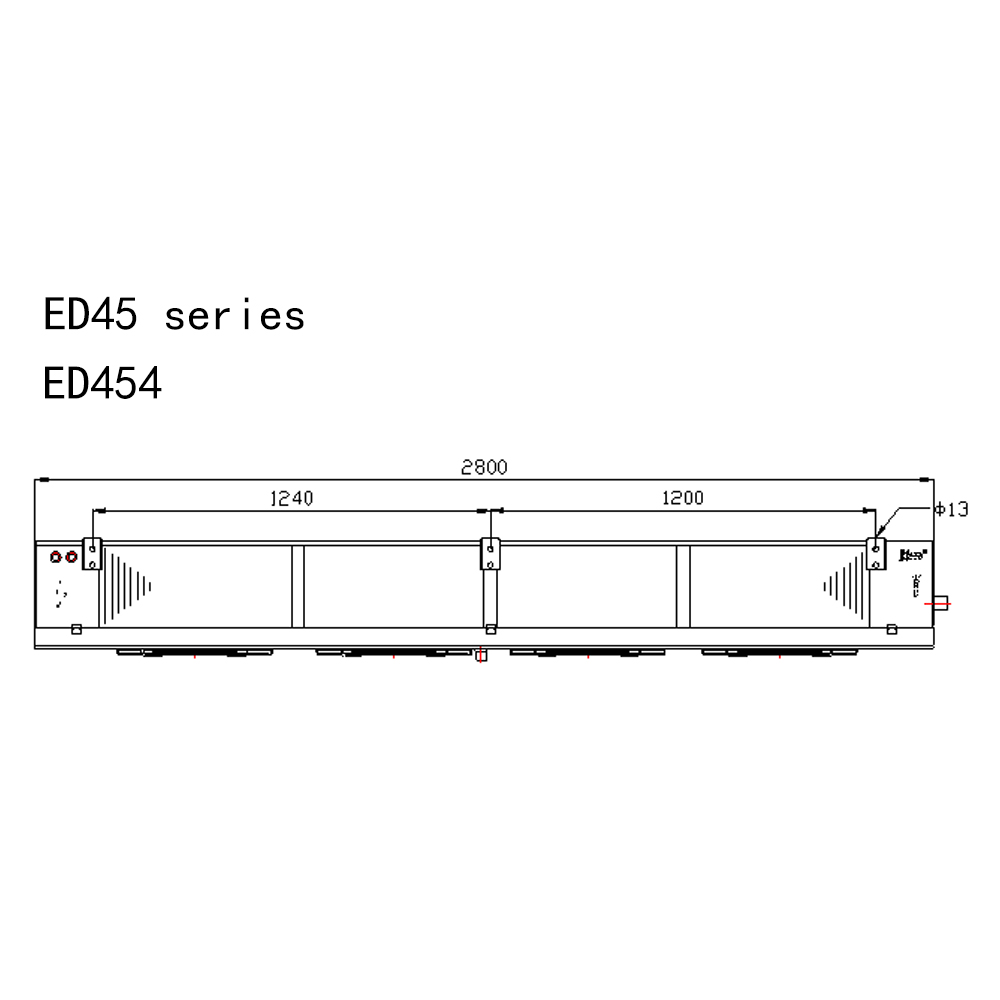

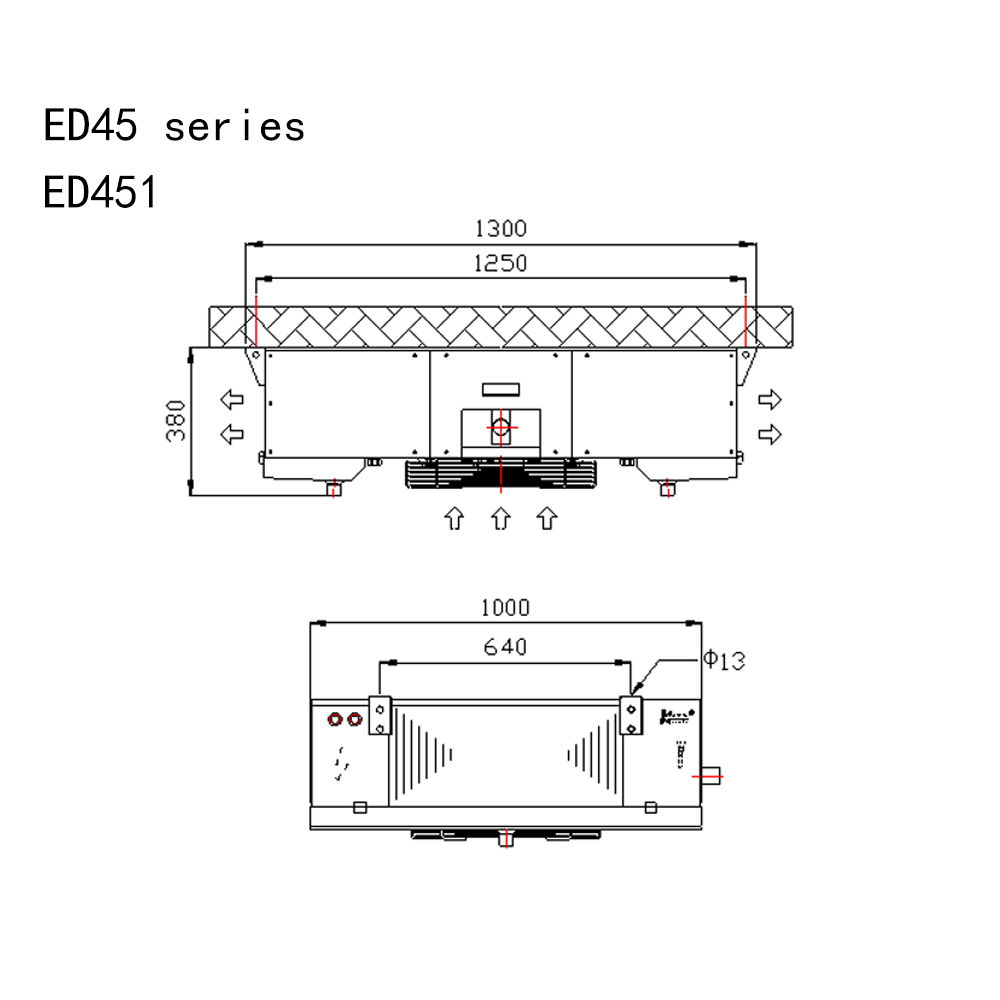

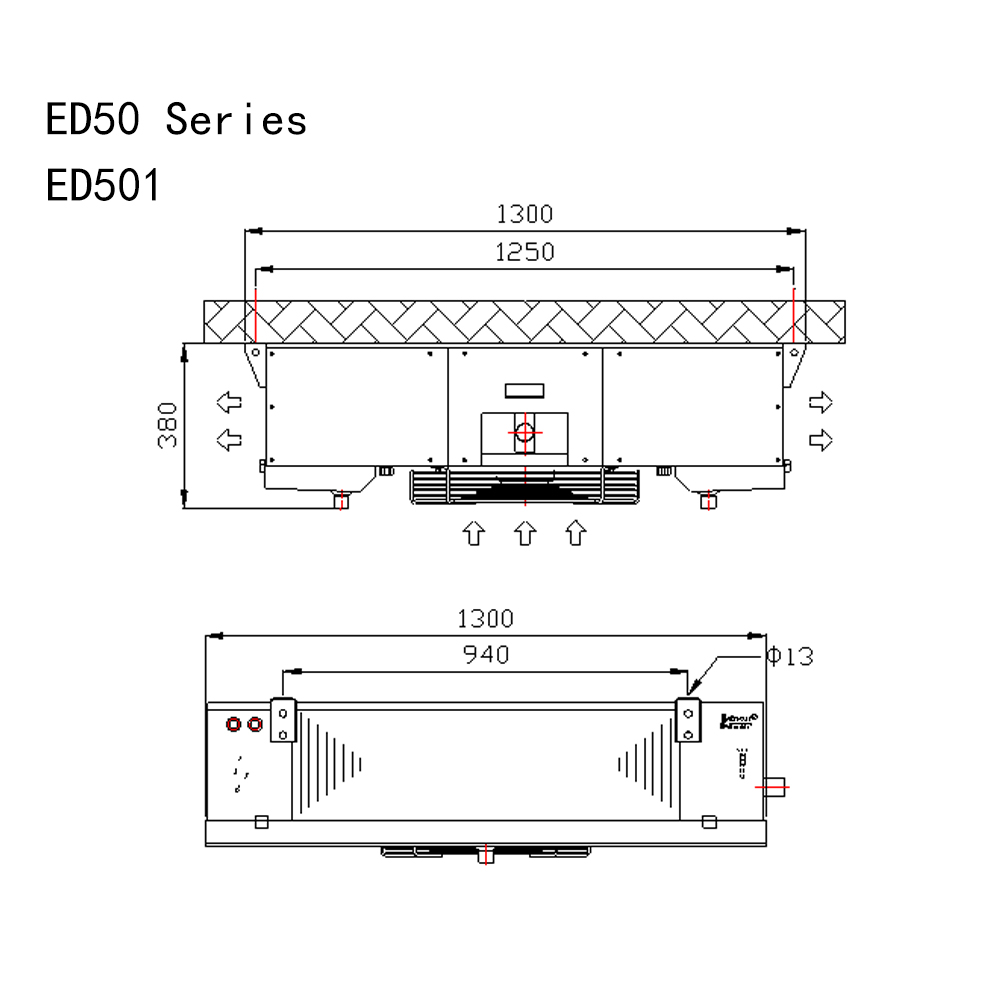

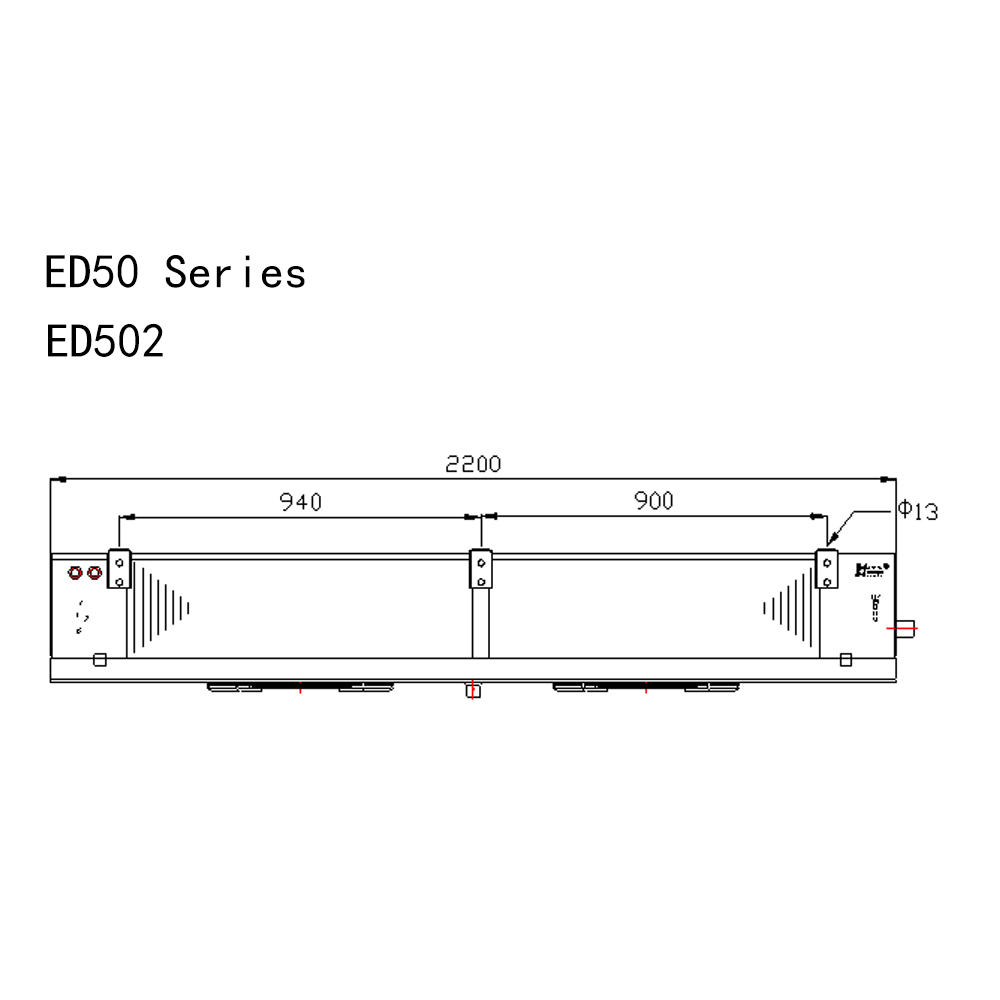

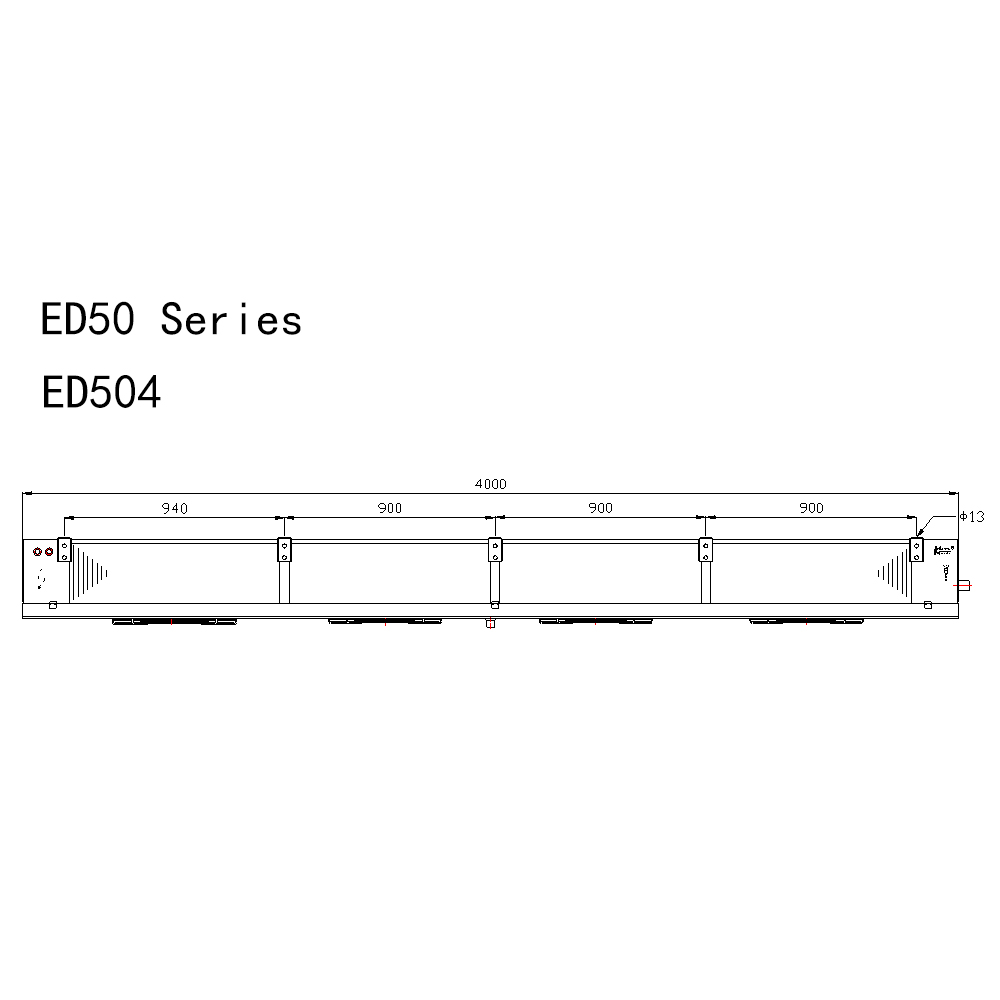

03尺寸
  • 04单位配置
    部件 配置 部件 配置
    外壳 铝板喷塑 × 除霜 空气除霜
    钢板喷塑 电热管
    镀锌板喷塑 热气(盘管+水盘)
    不锈钢板 膨胀阀
    电机 微光外转子电机 排水发热线
    EBM外转子电机 风圈加热带 ×
    风筒风机 × 斜向导风板
    铝箔 光箔
    亲水铝箔(蓝片)
    ●:标准配置;○:可选配置;×:不可选项
