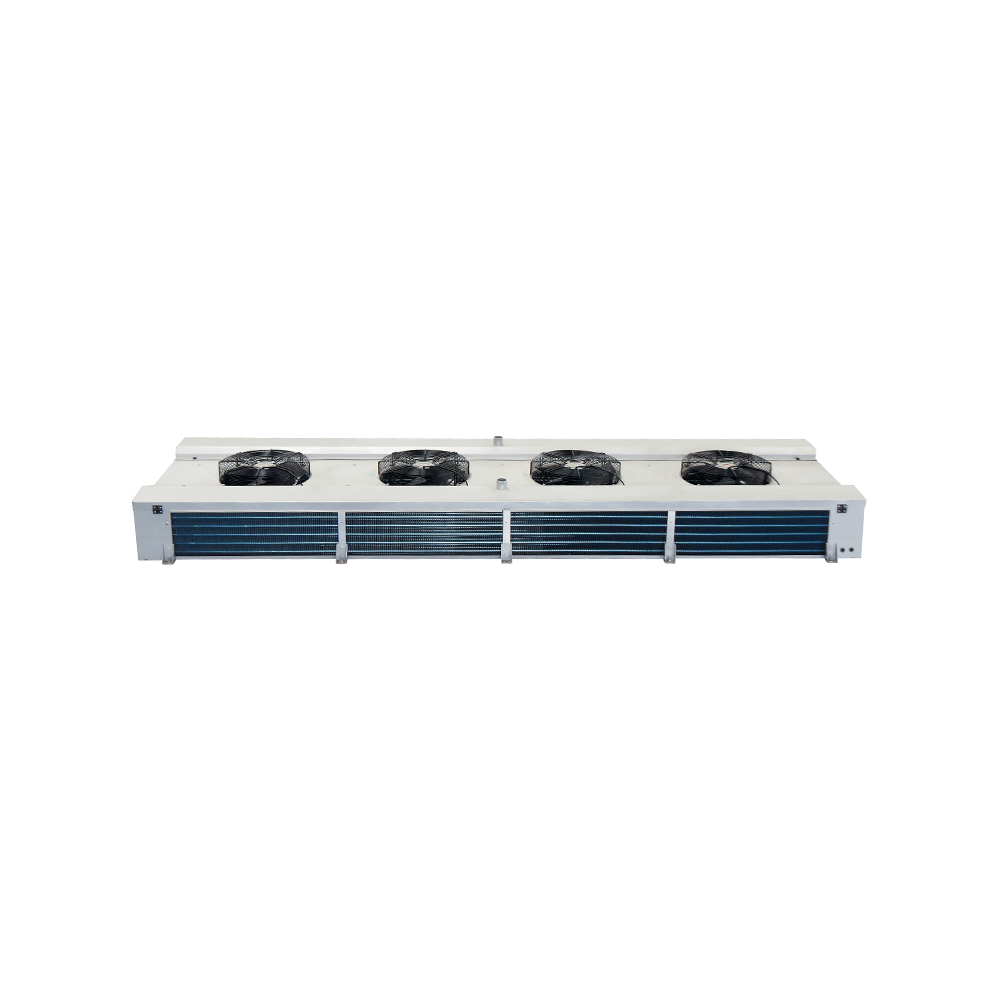

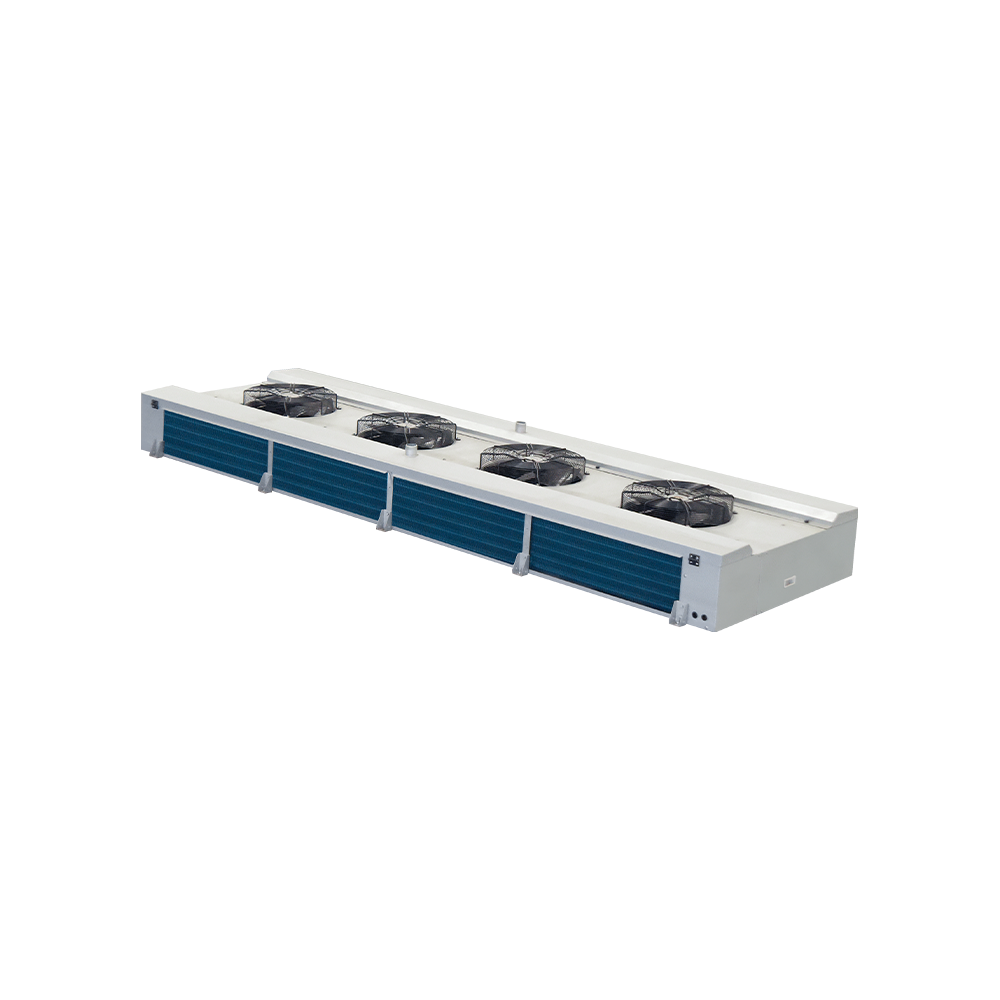

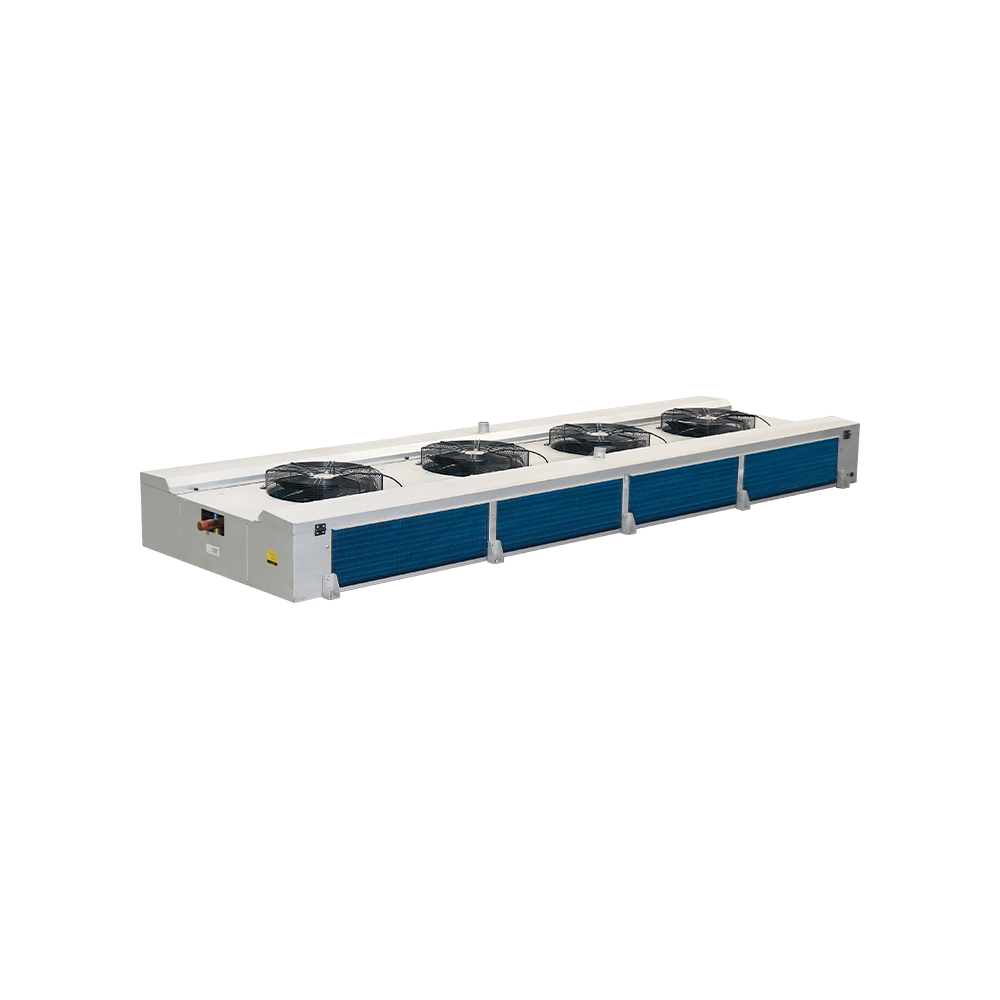

ESDP系列泵供液双出风不锈钢管冷风机

ESDP系列泵供液双出风不锈钢管冷风机,采用 304 不锈钢管蒸发器,下进风、两侧出风结构,最大工作压力 52bar,适配桶泵供液氟系统及亚临界 CO₂系统,具备耐低温腐蚀、传热效率高、运行稳定等技术特性。

联系我们
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

主要特点阐述​
1.结构设计优化​
外壳采用 304 不锈钢板,外水盘为铰链式棱角结构,实现无死角排水;内水盘为铝板水槽型,可直接导流冷凝水及化霜水,检修便捷性与排水效率兼具。​

2.高效传热组件​
蒸发器盘管为 φ15mm 304 不锈钢管,正方形排列设计增大传热面积,缩小传热温差(≤2℃),同时降低食品干耗率,延缓翅片结霜速度。​

3.适配系统​多样
亲水铝箔波纹翅片提供 4.0mm/6.0mm/9.0mm 片距选择,适配不同温湿度工况;不锈钢外转子风机涵盖 φ400-630mm 规格,满足多样化风量需求。

4.可靠运行保障​
标配电热除霜,不锈钢加热管均布于盘管及内水盘,除霜效率≥95%;IP65 级防水接线盒与独立电气回路设计,提升低温高湿环境下的运行稳定性。​

5.广泛制冷剂兼容​
支持 R404A、R507A、R744(CO₂)、R22 等多种制冷剂,适配主流制冷系统架构。

01 优势

主要特点阐述​
1.结构设计优化​
外壳采用 304 不锈钢板,外水盘为铰链式棱角结构,实现无死角排水;内水盘为铝板水槽型,可直接导流冷凝水及化霜水,检修便捷性与排水效率兼具。​

2.高效传热组件​
蒸发器盘管为 φ15mm 304 不锈钢管,正方形排列设计增大传热面积,缩小传热温差(≤2℃),同时降低食品干耗率,延缓翅片结霜速度。​

3.适配系统​多样
亲水铝箔波纹翅片提供 4.0mm/6.0mm/9.0mm 片距选择,适配不同温湿度工况;不锈钢外转子风机涵盖 φ400-630mm 规格,满足多样化风量需求。

4.可靠运行保障​
标配电热除霜,不锈钢加热管均布于盘管及内水盘,除霜效率≥95%;IP65 级防水接线盒与独立电气回路设计,提升低温高湿环境下的运行稳定性。​

5.广泛制冷剂兼容​
支持 R404A、R507A、R744(CO₂)、R22 等多种制冷剂,适配主流制冷系统架构。

02规格
ESDP 40 1 / F D - E T
电压,T:3PH/380V/50hz
除霜方式,E:电热,A:空气
片距代码,L:4.0,D:6.0,J:9.0
盘管规格代码
风机数量
风机直径(cm)
产品系列(双面出风泵供液型)

片距4.0mm(用于R507A泵供液系统)

型号 制冷量/R507AKW 面积 管容dm3 风量 射程 制冷剂接口 排水 重量kg
Tc= 0 Tc=10 进口 出口
T0=-8 T0= 0 m2 m3/h m mm mm
ESDP401/DL-ET 4 6.2 34.6 5.8 3000 2×5 φ22 φ28 R1" 67
ESDP402/DL-ET 8 12.4 69.1 10.1 6000 2×7 φ22 φ28 R1" 105
ESDP403/DL-ET 12 18.6 103.7 14.4 9000 2×9 φ28 φ35 R1" 144
ESDP404/DL-ET 16 24.8 138.2 18.7 12000 2×11 φ35 φ42 R1" 182
ESDP451/DL-ET 5.9 9 46.1 7.2 4500 2×6 φ22 φ28 R1" 79
ESDP452/DL-ET 11.8 18 92.2 13 9000 2×8 φ28 φ35 R1" 130
ESDP453/DL-ET 17.7 26.9 138.2 18.7 13500 2×10 φ28 φ35 R1.5" 180
ESDP454/DL-ET 23.6 35.9 184.3 24.5 18000 2×12 φ35 φ42 R1.5" 231
ESDP501/DL-ET 7.5 11.4 57.6 8.7 6000 2×7 φ22 φ28 R1" 90
ESDP501/FL-ET 9.9 15 86.4 13 5400 2×6 φ28 φ35 R1" 112
ESDP502/DL-ET 15 22.8 115.2 15.8 12000 2×9 φ28 φ35 R1.5" 152
ESDP502/FL-ET 19.8 30.1 172.8 23.8 10800 2×8 φ35 φ42 R1.5" 190
ESDP503/DL-ET 22.5 34.2 172.8 23 18000 2×11 φ35 φ42 R1.5" 213
ESDP503/FL-ET 29.8 45.3 259.2 34.5 16200 2×10 φ35 φ42 R1.5" 267
ESDP504/DL-ET 30 45.6 230.4 30.2 24000 2×13 φ35 φ42 R1.5" 275
ESDP504/FL-ET 39.8 60.5 346.5 45.3 21600 2×12 φ35 φ54 R1.5" 344
ESDP631/FL-ET 16.3 24.8 138.2 20.2 9250 2×9 φ28 φ35 R1.5" 156
ESDP632/FL-ET 32.6 49.6 276.5 37.4 18500 2×12 φ35 φ54 R1.5" 270
ESDP633/FL-ET 48.9 74.3 414.7 54.6 27750 2×15 φ42 φ63 R1.5" 383

片距6.0mm(用于CO2及R507A泵供液系统)

型号 冷量/R744KW 冷量/R507AKW 面积 管容dm3 风量 射程 制冷剂接口 排水 重量kg
Tc=0 Tc=-18 Tc=0 Tc=-18 进口 出口
T0=-8 T0=-25 T0=-8 T0=-25 m2 m3/h m mm mm
ESDP401/FD-ET 5 3.8 4.6 3.5 35.4 8.7 2800 2×5 φ22 φ28 R1" 79
ESDP402/FD-ET 10 7.5 9.2 6.9 70.8 15.1 5600 2×7 φ22 φ28 R1" 123
ESDP403/FD-ET 15 11.3 13.8 10.4 106.3 21.6 8400 2×9 φ28 φ35 R1" 169
ESDP404/FD-ET 20 15 18.4 13.8 141.7 28 11200 2×11 φ35 φ42 R1" 215
ESDP451/FD-ET 7.4 5.6 6.8 5.1 47.2 10.8 4250 2×6 φ22 φ28 R1" 92
ESDP452/FD-ET 14.9 11.2 13.7 10.3 94.5 19.5 8500 2×8 φ28 φ35 R1" 150
ESDP453/FD-ET 22.3 16.8 20.5 15.4 141.7 28 12750 2×10 φ35 φ42 R1.5" 210
ESDP454/FD-ET 29.9 22.5 27.4 20.6 188.9 36.7 17000 2×12 φ35 φ42 R1.5" 267
ESDP501/FD-ET 9 6.8 8.3 6.2 59 13 5750 2×6 φ28 φ35 R1" 106
ESDP502/FD-ET 18 13.5 16.5 12.4 118.1 23.8 11500 2×8 φ35 φ42 R1.5" 177
ESDP503/FD-ET 27 20.3 24.8 18.6 177.1 34.5 17250 2×10 φ35 φ42 R1.5" 248
ESDP504/FD-ET 36.1 27 33.1 24.8 236.2 45.3 23000 2×12 φ35 φ54 R1.5" 319
ESDP631/FD-ET 15.5 11.7 14.2 10.7 94.5 20.2 9630 2×9 φ28 φ35 R1.5" 146
ESDP631/HD-ET 17.8 13.3 16.3 12.2 126 26.9 9000 2×8 φ28 φ35 R1.5" 172
ESDP632/FD-ET 30.8 23.1 28.3 21.2 188.9 37.4 19260 2×12 φ35 φ54 R1.5" 250
ESDP632/HD-ET 35.4 26.6 32.5 24.4 251.9 49.9 18000 2×11 φ35 φ54 R1.5" 296
ESDP633/FD-ET 46.3 34.8 42.5 31.9 283.4 54.6 28890 2×15 φ42 φ63 R1.5" 353
ESDP633/HD-ET 53.1 39.8 48.7 36.5 377.9 72.8 27000 2×14 φ42 φ63 R1.5" 420
1)冷量标定,泵送倍比3.02)表中Tc为库温,T0为蒸发温度。3)射程为常温下0.5m/s的送风距离。

片距9.0mm(用于CO2及R507A泵供液系统)

型号 冷量/R744KW 冷量/R507AKW 面积 管容dm3 风量 射程 制冷剂接口 排水 重量kg
Tc=0 Tc=-25 Tc=0 Tc=-25 进口 出口
T0=-8 T0=-31 T0=-8 T0=-31 m2 m3/h m mm mm
ESDP401/FJ-ET 4.3 2.6 3.9 2.4 24.2 8.7 3000 2×5 φ22 φ28 R1" 79
ESDP402/FJ-ET 8.6 5.2 7.9 4.8 48.4 15.1 6000 2×7 φ22 φ28 R1" 125
ESDP403/FJ-ET 12.9 7.7 11.8 7.1 72.6 21.6 9000 2×9 φ28 φ35 R1" 172
ESDP404/FJ-ET 17.2 10.5 15.8 9.6 96.8 28 12000 2×11 φ35 φ42 R1" 218
ESDP451/FJ-ET 6.2 3.7 5.7 3.4 32.3 10.8 4500 2×6 φ22 φ28 R1" 93
ESDP452/FJ-ET 12.3 7.4 11.3 6.8 64.5 19.5 9000 2×8 φ28 φ35 R1" 152
ESDP453/FJ-ET 18.4 11.1 16.9 10.2 96.8 28 13500 2×10 φ35 φ42 R1.5" 213
ESDP454/FJ-ET 24.6 14.9 22.6 13.7 129 36.7 18000 2×12 φ35 φ42 R1.5" 272
ESDP501/FJ-ET 7.6 4.6 7 4.2 40.3 13 6000 2×6 φ28 φ35 R1" 107
ESDP502/FJ-ET 15.4 9.3 14.1 8.5 80.6 23.8 12000 2×8 φ35 φ42 R1.5" 180
ESDP503/FJ-ET 23 14 21.1 12.8 121 34.5 18000 2×10 φ35 φ42 R1.5" 252
ESDP504/FJ-ET 30.7 18.6 28.2 17.1 161.3 45.3 24000 2×12 φ35 φ54 R1.5" 325
ESDP631/FJ-ET 12.6 7.6 11.6 7 64.5 20.2 9950 2×9 φ28 φ35 R1.5" 149
ESDP631/HJ-ET 15 9 13.8 8.3 86 26.9 9300 2×8 φ28 φ35 R1.5" 175
ESDP632/FJ-ET 25.3 15.3 23.2 14 129 37.4 19900 2×12 φ35 φ54 R1.5" 254
ESDP632/HJ-ET 30 18.1 27.5 16.6 172 49.9 18600 2×11 φ35 φ54 R1.5" 302
ESDP633/FJ-ET 37.9 37.9 34.8 21.1 193.5 54.6 29850 2×15 φ42 φ63 R1.5" 360
ESDP633/HJ-ET 45 27.3 41.3 25 258 72.8 27900 2×14 φ42 φ63 R1.5" 428
1)冷量标定,泵送倍比3.02)表中Tc为库温,T0为蒸发温度。3)射程为常温下0.5m/s的送风距离。

电器参数表

型号 风扇电机 除霜功率(KW
电压V 功率W 电流A 转速r/min 盘管 水盘 总计
ESDP401/D* 380 205 0.51 1380 4×0.6 2×0.6 3.6
ESDP401/F* 380 205 0.51 1380 4×0.6 4×0.6 4.8
ESDP402/D* 380 410 1.02 1380 4×1.1 2×1.1 6.6
ESDP402/F* 380 410 1.02 1380 4×1.1 4×1.1 8.8
ESDP403/D* 380 615 1.53 1380 4×1.6 2×1.6 9.6
ESDP403/F* 380 615 1.53 1380 4×1.6 4×1.6 12.8
ESDP404/D* 380 820 2.04 1380 4×2.0 2×2.0 12
ESDP404/F* 380 820 2.04 1380 4×2.0 4×2.0 16
ESDP451/D* 380 370 0.75 1380 4×0.7 2×0.7 4.2
ESDP451/F* 380 370 0.75 1380 4×0.7 4×0.7 5.6
ESDP452/D* 380 740 1.5 1380 4×1.4 2×1.4 8.4
ESDP452/F* 380 740 1.5 1380 4×1.4 4×1.4 11.2
ESDP453/D* 380 1110 2.25 1380 4×2.0 2×2.0 12
ESDP453/F* 380 1110 2.25 1380 4×2.0 4×2.0 16
ESDP454/D* 380 1480 3 1380 4×2.8 2×2.8 16.8
ESDP454/F* 380 1480 3 1380 4×2.8 4×2.8 22.2
ESDP501/D* 380 500 0.95 1380 4×0.9 2×0.9 5.4
ESDP501/F* 380 500 0.95 1380 4×0.9 4×0.9 7.2
ESDP502/D* 380 1000 1.9 1380 4×1.7 2×1.7 10.2
ESDP502/F* 380 1000 1.9 1380 4×1.7 4×1.7 13.6
ESDP503/D* 380 1500 2.85 1380 4×2.6 2×2.6 15.6
ESDP503/F* 380 1500 2.85 1380 4×2.6 4×2.6 20.8
ESDP504/D* 380 2000 3.8 1380 4×3.0 2×3.0 18
ESDP504/F* 380 2000 3.8 1380 4×3.0 4×3.0 24
ESDP631/F* 380 800 1.6 1320 6×1.1 4×1.1 11
ESDP631/H* 380 800 1.6 1320 8×1.1 4×1.1 13.2
ESDP632/F* 380 1600 3.2 1320 6×2.0 4×2.0 20
ESDP632/H* 380 1600 3.2 1320 8×2.0 4×2.0 24
ESDP633/F* 380 2400 4.8 1320 6×3.0 4×3.0 30
ESDP633/H* 380 2400 4.8 1320 8×3.0 4×3.0 36

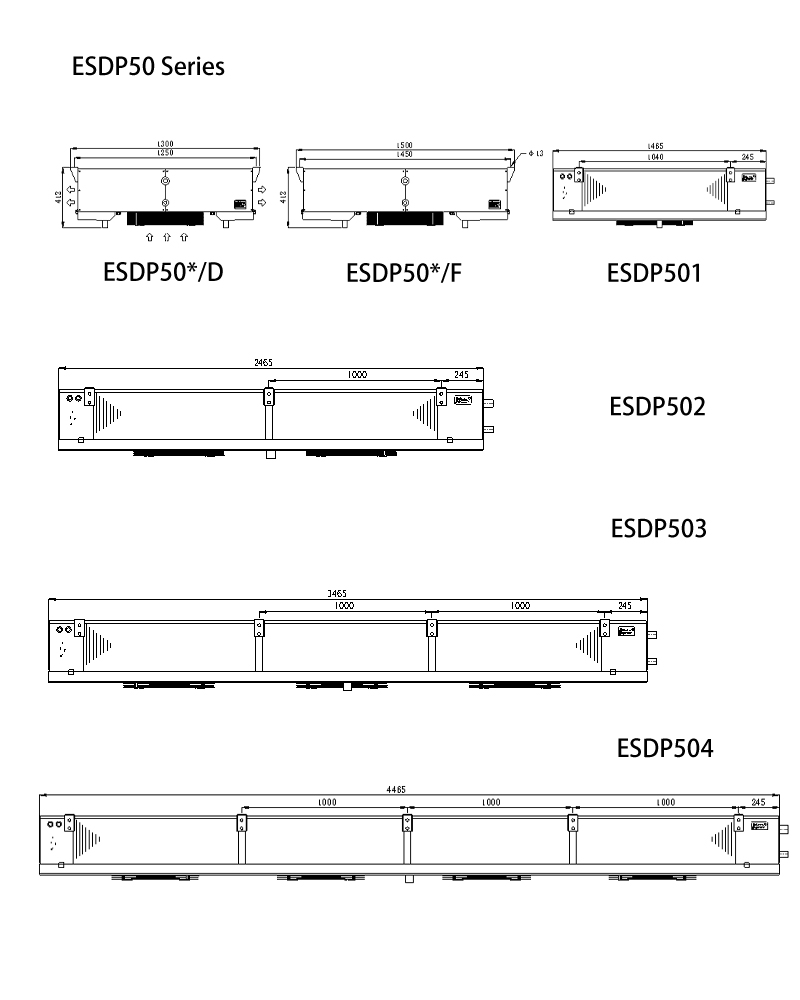

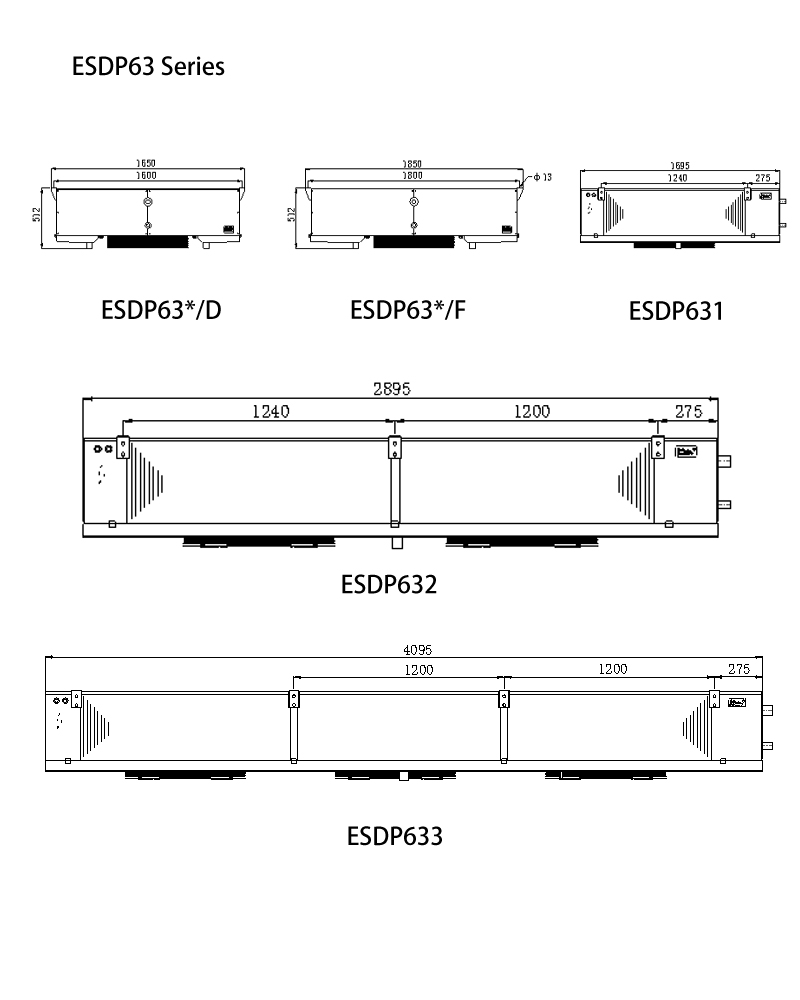

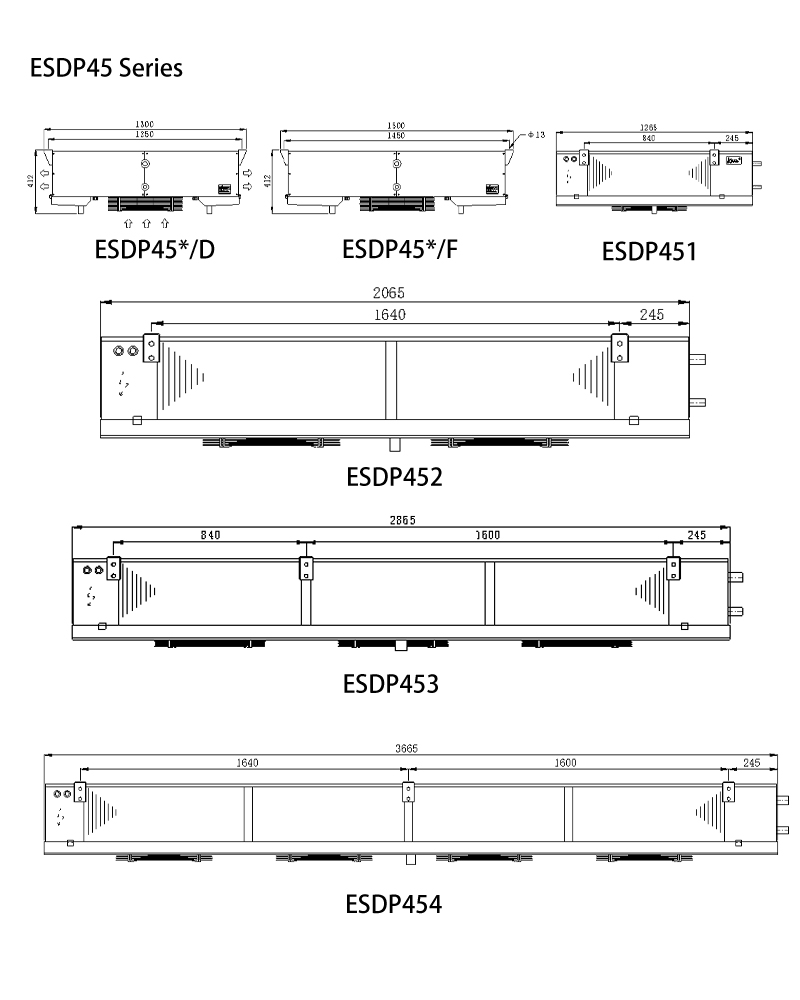

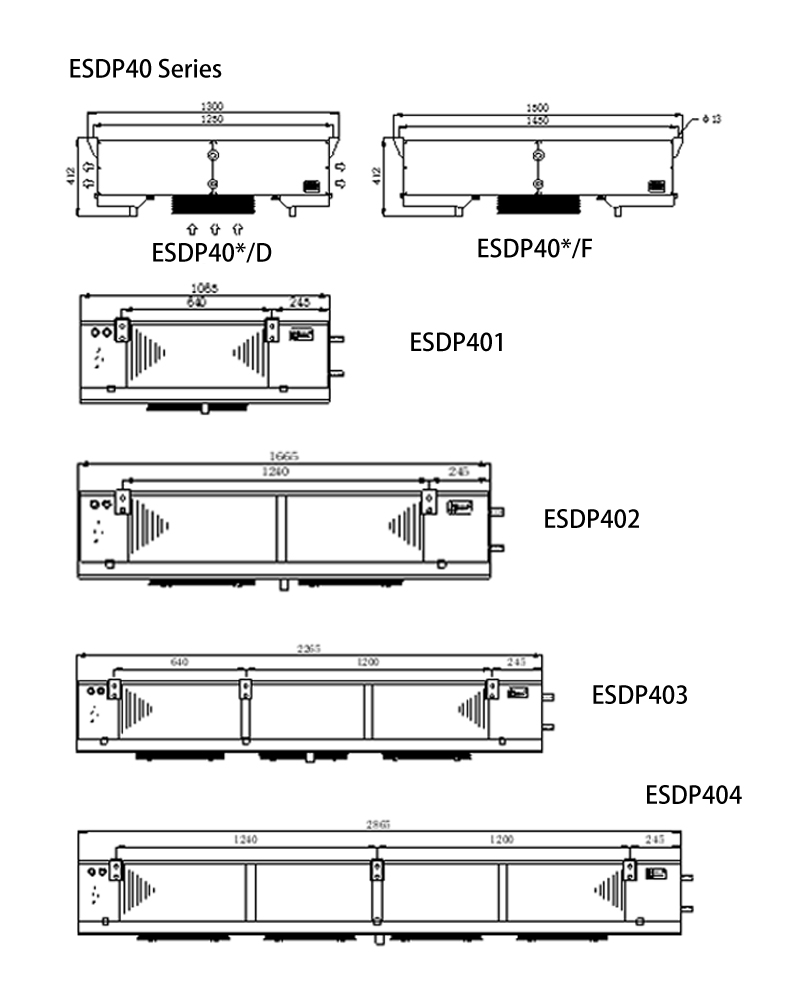

03尺寸
  • 04单位配置
    部件 配置 部件 配置
    外壳 304不锈钢 翅片 亲水铝箔(蓝片)
    316不锈钢 光铝箔
    镀锌板喷塑 304不锈钢片*
    电机 微光不锈钢外转子 316不锈钢片*
    EBM外转子(非不锈钢) 除霜 电热
    盘管 304不锈钢 空气
    316不锈钢 导风板
    ●:标准配置;○:可选项。*:采用不锈钢翅片,换热量要小很多,详情请咨询公司技术部
