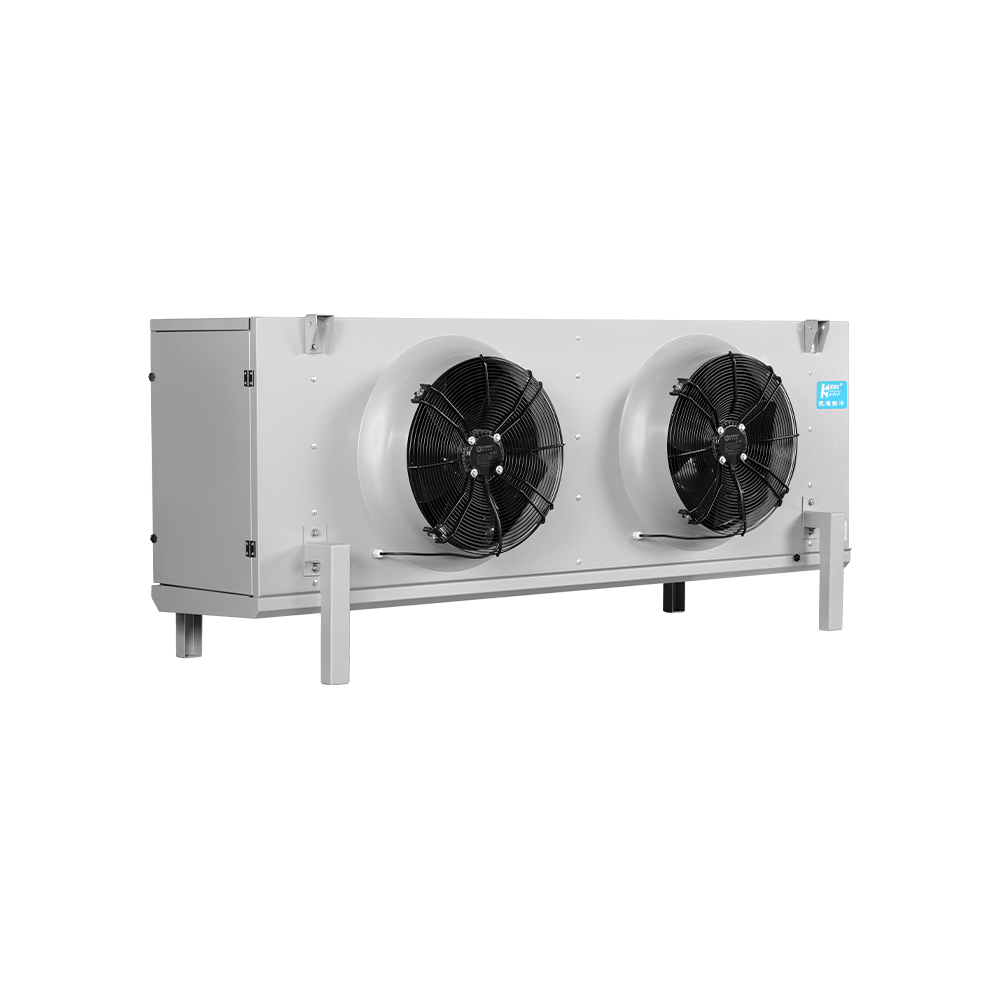

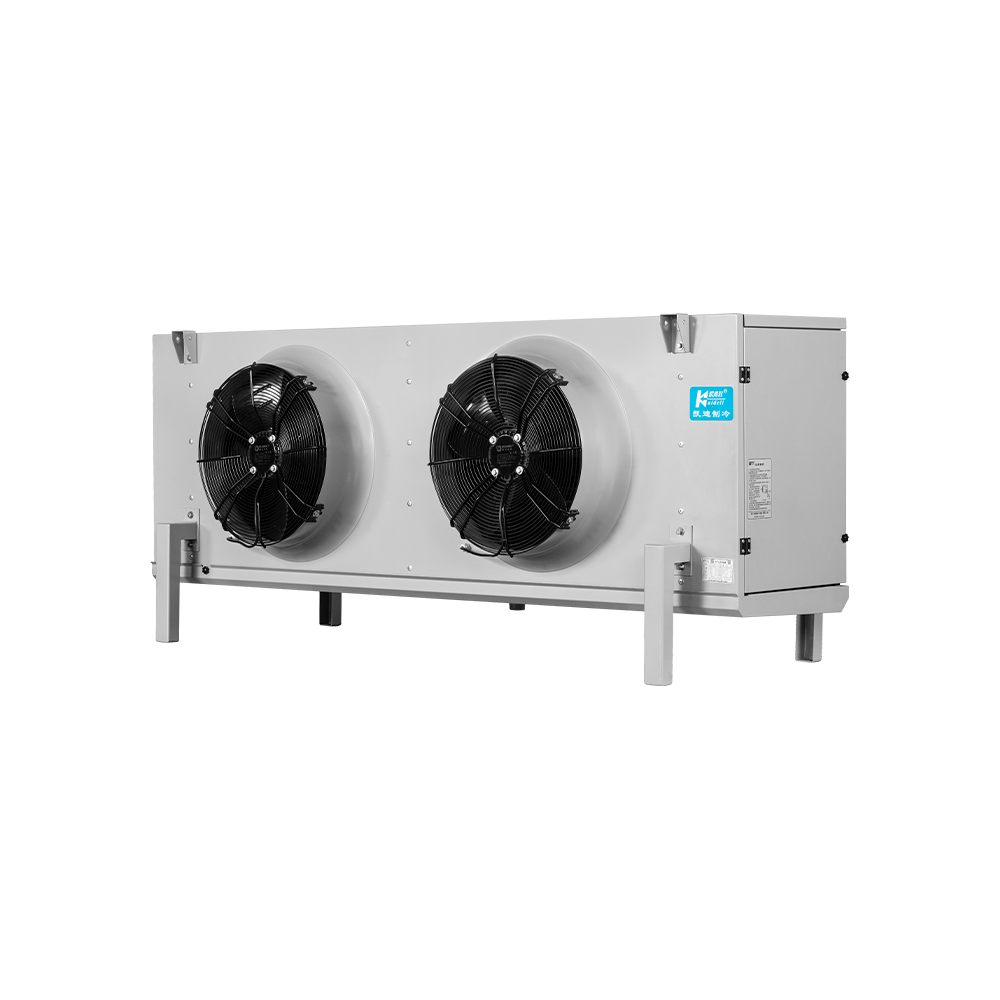

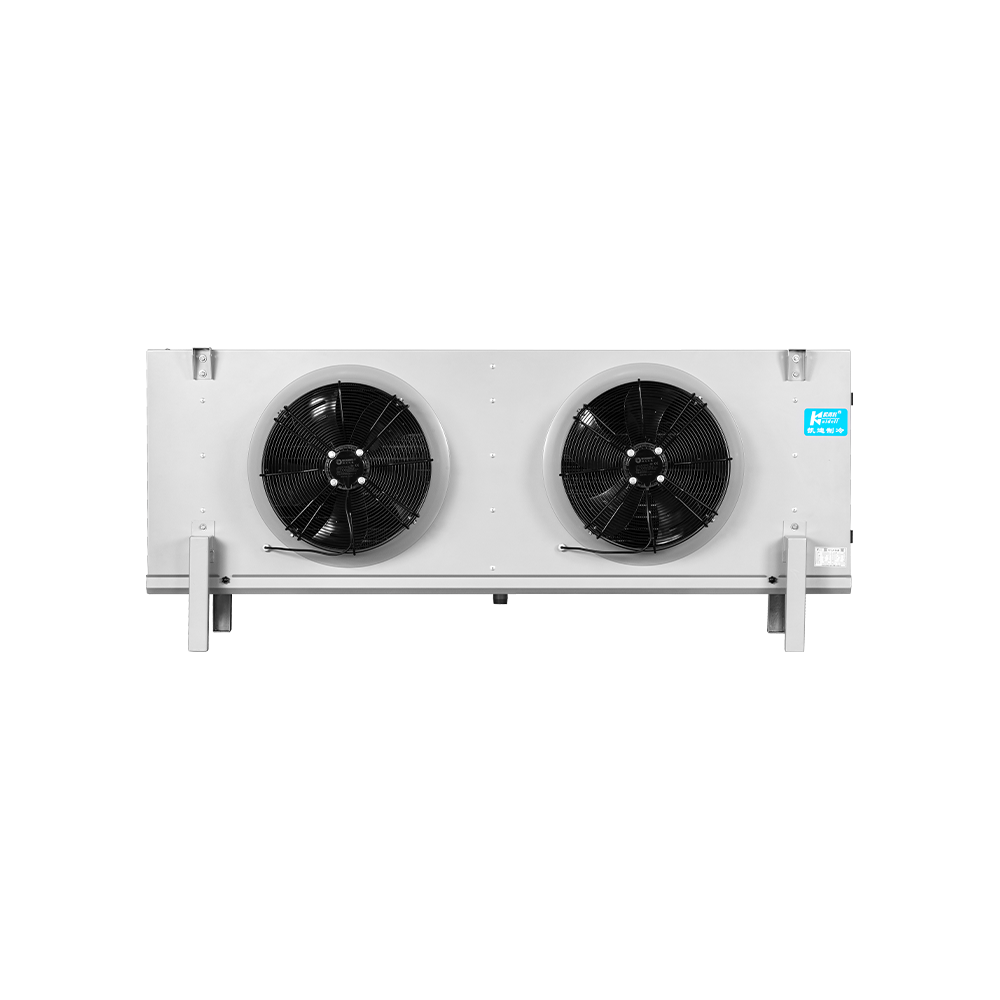

EH系列商用高效型吊顶式冷风机

EH系列商用高效型吊顶式冷风机是一款集高效制冷、耐用可靠、灵活适配于一体的优质商用制冷设备。其凭借精心的结构设计、优质的材料选用和多样的功能配置,能充分满足不同商用场景的制冷需求,是商用制冷领域的理想之选。​

联系我们
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

产品特点:​
外壳采用优质镀锌钢板表面喷塑(银灰色 RAL9006),防腐性强,两侧板及外水盘板为铰链式结构,操作便捷。​

换热器端板用铝板,可保护铜管并减轻重量,实现轻量化设计。​

双层水盘设计,外水盘为带角度的棱角型结构,排水顺畅无死角;内水盘为铝板水槽型结构,冷凝水或化霜水可直接排入外水盘排水口。​

采用整体拉伸的大圆弧高风筒设计,导风效果佳,冷量分布均匀。​

盘管为 φ12 内螺纹铜管,三角形排列,传热效率高;亲水铝箔波纹式铝片有 4.0mm、6.0mm、9.0mm 多种片距,适配不同温湿度需求。​

配备大功率外转子风机,使用温度范围 - 30℃~60℃,规格有 φ350、φ400、φ500,形成多规格系列供用户选择。​

除霜标准为电热除霜,不锈钢加热管均布于盘管翅片,效果好;也可依客户要求采用热气除霜。​

采用 IP65 等级防水接线盒及接头,防水效果好,风机与加热管分开接线,可靠性高。​

出口带针阀,方便检测压力;经严格压力试验,试验压力 23bar,安全稳定。

可根据客户需求预装膨胀阀、风圈加热带等配件,且能适配 R404A、R507A 等多种制冷剂,适应性强。

01 优势

产品特点:​
外壳采用优质镀锌钢板表面喷塑(银灰色 RAL9006),防腐性强,两侧板及外水盘板为铰链式结构,操作便捷。​

换热器端板用铝板,可保护铜管并减轻重量,实现轻量化设计。​

双层水盘设计,外水盘为带角度的棱角型结构,排水顺畅无死角;内水盘为铝板水槽型结构,冷凝水或化霜水可直接排入外水盘排水口。​

采用整体拉伸的大圆弧高风筒设计,导风效果佳,冷量分布均匀。​

盘管为 φ12 内螺纹铜管,三角形排列,传热效率高;亲水铝箔波纹式铝片有 4.0mm、6.0mm、9.0mm 多种片距,适配不同温湿度需求。​

配备大功率外转子风机,使用温度范围 - 30℃~60℃,规格有 φ350、φ400、φ500,形成多规格系列供用户选择。​

除霜标准为电热除霜,不锈钢加热管均布于盘管翅片,效果好;也可依客户要求采用热气除霜。​

采用 IP65 等级防水接线盒及接头,防水效果好,风机与加热管分开接线,可靠性高。​

出口带针阀,方便检测压力;经严格压力试验,试验压力 23bar,安全稳定。

可根据客户需求预装膨胀阀、风圈加热带等配件,且能适配 R404A、R507A 等多种制冷剂,适应性强。

02规格
EH 35 1 / D L - E V T
电压,T:3PH/380V/50hz,S:1PH/220V/50hz;
预装膨胀阀(可选);
融霜,E:电热,A:空气(不带电加热),H:热气;
片距代码,L:4.0mm,D:6.0mm,J:9.0mm;
盘管规格代码;
风机数量;
风机直径(cm);
产品系列代码

片距4.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=10 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=10K
350风机系列
EH351/CL-ET 2.7 4 10.9 2.2 2050 7 φ12 φ22 R1” 36
EH351/DL-ET 3.4 5 14.6 2.9 1850 7 φ12 φ22 R1” 37
EH352/CL-ET 5.5 8.1 21.9 4 4100 9 φ12 φ22 R1” 56
EH352/DL-ET 6.7 9.8 29.2 5.3 3700 9 φ12 φ22 R1” 59
EH353/CL-ET 8.2 12.1 32.8 5.8 6150 10 φ12 φ22 R1” 77
EH353/DL-ET 10.1 14.8 43.8 7.8 5550 10 φ12 φ22 R1” 81
EH354/CL-ET 11 16.2 43.8 7.7 8200 11 φ12 φ22 R1” 98
EH354/DL-ET 13.4 19.6 58.4 10.2 7400 11 φ16 φ28 R1” 104
400风机系列
EH401/DL-ET 5.6 8.2 23.3 4.5 3600 11 φ12 φ22 R1” 47
EH401/FL-ET 7.4 10.9 35 6.7 2950 11 φ12 φ22 R1” 52
EH402/DL-ET 11.2 16.5 46.7 8.4 7200 12 φ16 φ28 R1.5 77
EH402/FL-ET 14.7 21.6 70 12.6 5900 12 φ16 φ28 R1.5 86
EH403/DL-ET 16.8 24.7 70 12.3 10800 13 φ22 φ35 R1.5 106
EH403/FL-ET 22.1 32.5 105 18.4 8850 13 φ22 φ35 R1.5 120
EH404/DL-ET 22.4 32.9 93.4 16.2 14400 14 φ22 φ35 R1.5 132
EH404/FL-ET 29.4 43.2 140.1 24.3 11800 14 φ22 φ42 R1.5 151
500风机系列
EH501/DL-ET 10.6 15.6 39.4 7.2 6500 17 φ16 φ28 R1.5” 78
EH501/FL-ET 13 19.1 59.1 10.8 5400 16 φ16 φ28 R1.5” 86
EH502/DL-ET 21.3 31.3 78.8 13.8 13000 19 φ22 φ35 R1.5” 124
EH502/FL-ET 26 38.2 118.2 20.7 10800 18 φ22 φ35 R1.5” 139
EH503/DL-ET 31.9 46.8 118.2 20.4 19500 21 φ22 φ42 R2” 171
EH503/FL-ET 39 57.3 177.3 30.7 16200 20 φ28 φ54 R2” 194
EH504/DL-ET 42.6 62.6 157.6 27 26000 22 φ28 φ54 R2” 219
EH504/FL-ET 52 76.4 236.4 40.6 21600 21 φ28 φ54 R2” 251

1)表中Tc为库温,ΔΤ为传热温差,即库温与蒸发温度之差。

2)射程为常温下0.5m/s的送风距离。

3)其它工况的冷量可查阅修正系数。

片距6.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=-18 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=7K
350风机系列
EH351/CD-ET 2.1 1.6 7.5 2.2 2100 8 φ12 φ22 R1” 35
EH351/DD-ET 2.6 2.1 10 2.9 1900 8 φ12 φ22 R1” 37
EH352/CD-ET 4.2 3.3 15 4 4200 10 φ12 φ22 R1” 55
EH352/DD-ET 5.2 4.2 20 5.3 3800 10 φ12 φ22 R1” 58
EH353/CD-ET 6.3 5 22.6 5.8 6300 11 φ12 φ22 R1” 75
EH353/DD-ET 7.8 6.2 30 7.8 5700 11 φ12 φ22 R1” 79
EH354/CD-ET 8.4 6.7 30 7.7 8400 12 φ12 φ22 R1” 97
EH354/DD-ET 10.4 8.3 40.1 10.2 7600 12 φ16 φ28 R1” 102
400风机系列
EH401/DD-ET 4.2 3.4 16.1 4.5 3700 12 φ12 φ22 R1” 47
EH401/FD-ET 5.5 4.4 24.1 6.7 3200 12 φ12 φ22 R1” 51
EH402/DD-ET 8.3 6.6 32.1 8.4 7400 13 φ16 φ28 R1.5 75
EH402/FD-ET 11.1 8.9 48.2 12.6 6400 13 φ16 φ28 R1.5 83
EH403/DD-ET 12.5 10 48.2 12.3 11100 14 φ22 φ35 R1.5 104
EH403/FD-ET 16.6 13.3 72.2 18.4 9600 14 φ22 φ35 R1.5 116
EH404/DD-ET 16.7 13.4 64.2 16.2 14800 15 φ22 φ35 R1.5 129
EH404/FD-ET 22.1 17.7 96.3 24.3 12800 15 φ22 φ42 R1.5 145
500风机系列
EH501/DD-ET 8.7 7 27.1 7.2 6800 18 φ16 φ28 R1.5” 77
EH501/FD-ET 10.6 8.5 40.6 10.8 5800 17 φ16 φ28 R1.5” 84
EH502/DD-ET 17.3 13.8 54.2 13.8 13600 20 φ22 φ35 R1.5” 120
EH502/FD-ET 21.1 16.9 81.3 20.7 11600 19 φ22 φ35 R1.5” 134
EH503/DD-ET 26 20.8 81.3 20.4 20400 22 φ22 φ42 R2” 165
EH503/FD-ET 31.7 25.4 121.9 30.7 17400 21 φ28 φ54 R2” 187
EH504/DD-ET 34.7 27.8 108.3 27 27200 23 φ28 φ54 R2” 212
EH504/FD-ET 42.3 33.8 162.5 40.6 23200 22 φ28 φ54 R2” 240

1)表中Tc为库温,ΔΤ为传热温差,即库温与蒸发温度之差。

2)射程为常温下0.5m/s的送风距离。

3)其它工况的冷量可查阅修正系数。

片距9.0mm

型号 制冷量/R404A(KW) 面积 管容积 风量 射程 接口规格(mm) 重量
Tc=0 Tc=-18 Tc=-25 m2 dm3 m3/h m 进液 回气 排水 kg
ΔΤ=8K ΔΤ=7K ΔΤ=6K
350风机系列
EH351/CJ-ET 1.7 1.3 1.1 5.2 2.2 2150 9 φ12 φ22 R1” 35
EH351/DJ-ET 2.1 1.7 1.4 7 2.9 1950 9 φ12 φ22 R1” 36
EH352/CJ-ET 3.4 2.7 2.2 10.5 4 4300 11 φ12 φ22 R1” 55
EH352/DJ-ET 4.2 3.4 2.8 14 5.3 3900 11 φ12 φ22 R1” 57
EH353/CJ-ET 5 4 3.3 15.7 5.8 6450 12 φ12 φ22 R1” 74
EH353/DJ-ET 6.3 5 4.2 21 7.8 5850 12 φ12 φ22 R1” 78
EH354/CJ-ET 6.7 5.4 4.4 21 7.7 8600 13 φ12 φ22 R1” 96
EH354/DJ-ET 8.4 6.7 5.5 27.9 10.2 7800 13 φ16 φ28 R1” 100
400风机系列
EH401/DJ-ET 3.2 2.6 2.1 11.2 4.5 3800 13 φ12 φ22 R1” 46
EH401/FJ-ET 4.4 3.5 2.9 16.8 6.7 3450 13 φ12 φ22 R1” 50
EH402/DJ-ET 6.5 5.2 4.3 22.3 8.4 7600 14 φ16 φ28 R1.5 73
EH402/FJ-ET 8.7 7 5.7 33.5 12.6 6900 14 φ16 φ28 R1.5 81
EH403/DJ-ET 9.7 7.8 6.4 33.5 12.3 11400 15 φ22 φ35 R1.5 101
EH403/FJ-ET 13.1 10.5 8.6 50.3 18.4 10350 15 φ22 φ35 R1.5 113
EH404/DJ-ET 13 10.4 8.6 44.7 16.2 15200 16 φ22 φ35 R1.5 125
EH404/FJ-ET 17.4 13.9 11.5 67 24.3 13800 16 φ22 φ42 R1.5 141
500风机系列
EH501/DJ-ET 7.2 5.8 4.8 18.9 7.2 7000 19 φ16 φ28 R1.5” 75
EH501/FJ-ET 9.3 7.4 6.1 28.3 10.8 6200 18 φ16 φ28 R1.5” 82
EH502/DJ-ET 14.3 11.4 9.4 37.7 13.8 14000 21 φ22 φ35 R1.5” 119
EH502/FJ-ET 18.7 15 12.3 56.6 20.7 12400 20 φ22 φ35 R1.5” 131
EH503/DJ-ET 21.5 17.2 14.2 56.6 20.4 21000 23 φ22 φ42 R2” 161
EH503/FJ-ET 28 22.4 18.5 84.9 30.7 18600 22 φ28 φ54 R2” 181
EH504/DJ-ET 28.7 23 18.9 75.4 27 28000 24 φ28 φ54 R2” 207
EH504/FJ-ET 37.3 29.8 24.6 113.1 40.6 24800 23 φ28 φ54 R2” 233

1)表中Tc为库温,ΔΤ为传热温差,即库温与蒸发温度之差。

2)射程为常温下0.5m/s的送风距离。

3)其它工况的冷量可查阅修正系数。

电器参数

型号 风扇电机 电热除霜
电压(V 功率(W 电流(A 转速(r/min 盘管(KW 水盘(KW 总功率(KW
EH351* 380-3 129 0.4 1400 2×0.5 1×0.5 1.5
EH352* 380-3 258 0.8 1400 2×0.9 1×0.9 2.7
EH353* 380-3 387 1.2 1400 2×1.3 1×1.3 3.9
EH354* 380-3 516 1.6 1400 2×1.7 1×1.7 5.1
EH401/D* 380-3 205 0.51 1380 3×0.6 1×0.6 2.4
EH401/F* 380-3 205 0.51 1380 5×0.6 1×0.6 3.6
EH402/D* 380-3 410 1.02 1380 3×1.1 1×1.1 4.4
EH402/F* 380-3 410 1.02 1380 5×1.1 1×1.1 6.6
EH403/D* 380-3 615 1.53 1380 3×1.6 1×1.6 6.4
EH403/F* 380-3 615 1.53 1380 5×1.6 1×1.6 9.6
EH404/D* 380-3 820 2.04 1380 3×2.0 1×2.0 8
EH404/F* 380-3 820 2.04 1380 5×2.0 1×2.0 12
EH501/D* 380-3 500 0.95 1380 3×0.8 2×0.8 4
EH501/F* 380-3 500 0.95 1380 5×0.8 2×0.8 5.6
EH502/D* 380-3 1000 1.9 1380 3×1.6 2×1.6 8
EH502/F* 380-3 1000 1.9 1380 5×1.6 2×1.6 11.2
EH503/D* 380-3 1500 2.85 1380 3×2.3 2×2.3 11.5
EH503/F* 380-3 1500 2.85 1380 5×2.3 2×2.3 16.1
EH504/D* 380-3 2000 3.8 1380 3×3.0 2×3.0 15
EH504/F* 380-3 2000 3.8 1380 5×3.0 2×3.0 21

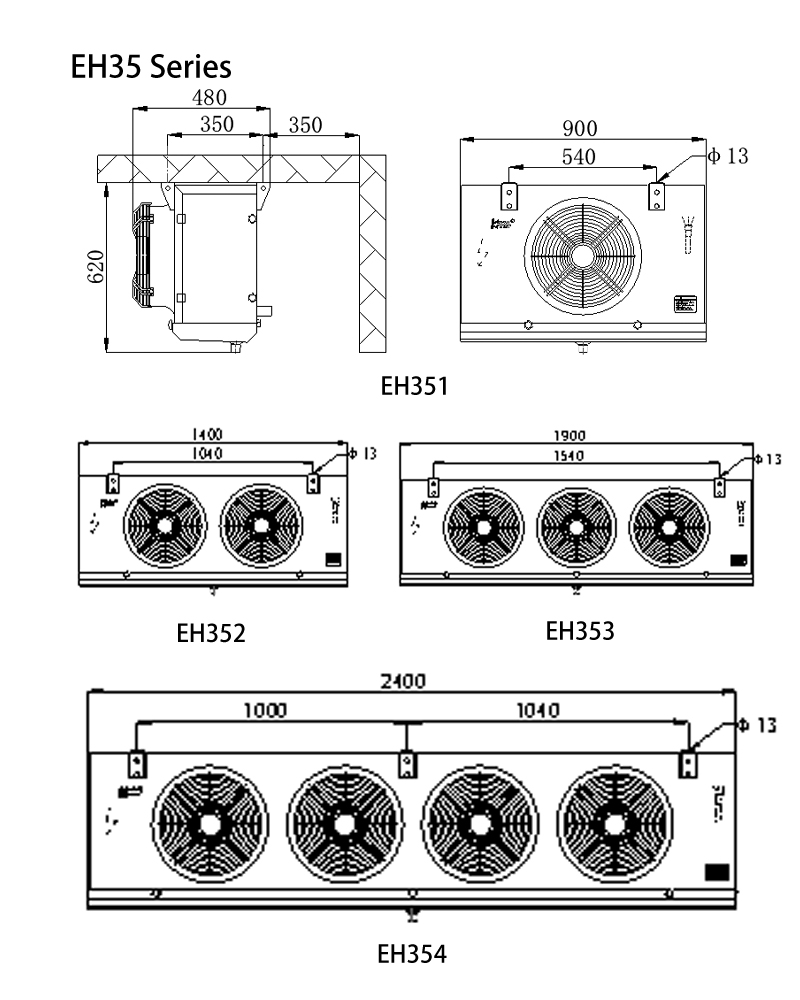

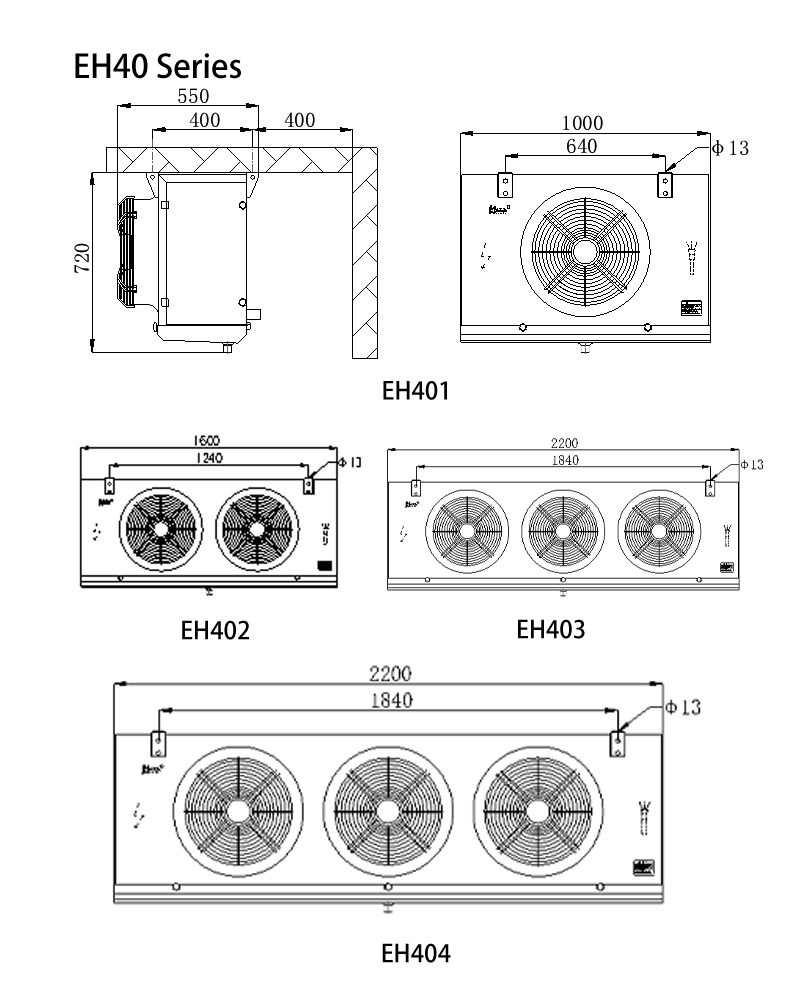

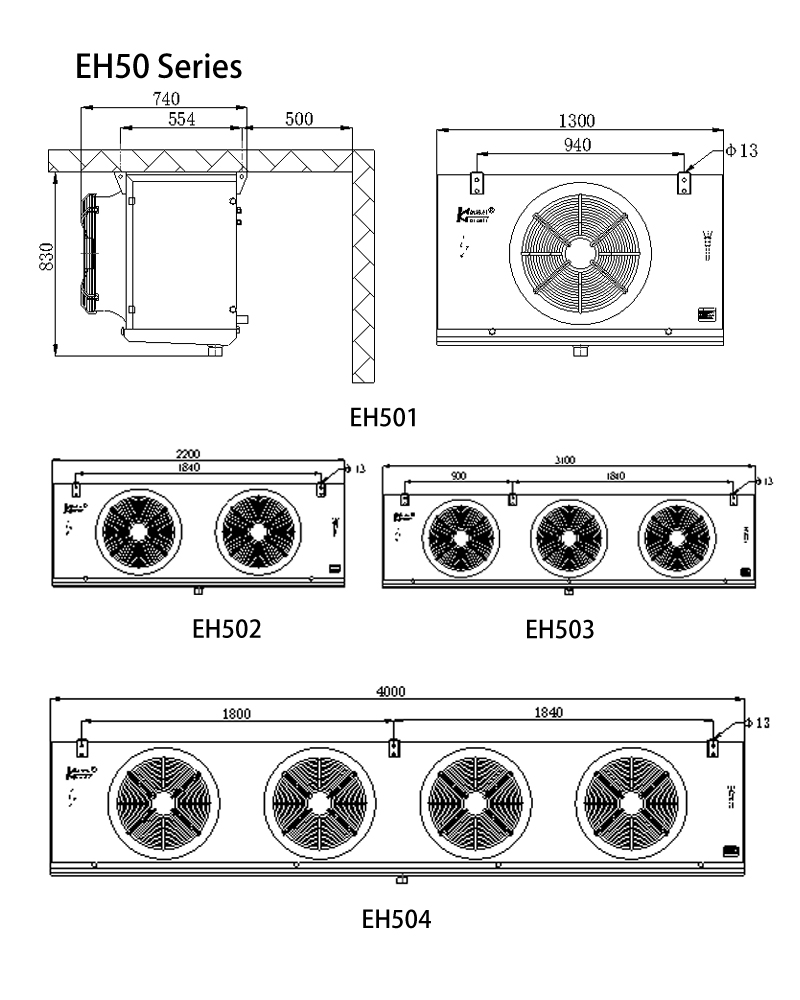

03尺寸
  • 04单位配置

    ●:标准配置;○:可选配置;×:不可选项。*为普通风圈。

    部件 配置 部件 配置
    外壳 铝板喷塑 × 除霜 空气除霜
    钢板喷塑 电热管
    镀锌板喷塑 热气(盘管+水盘)
    不锈钢板* 膨胀阀
    风机 微光外转子 排水发热线
    (吸风型) EBM外转子* 风圈加热带
    风筒风机 风机吹风型
    铝箔 光箔
    亲水铝箔(蓝片)
