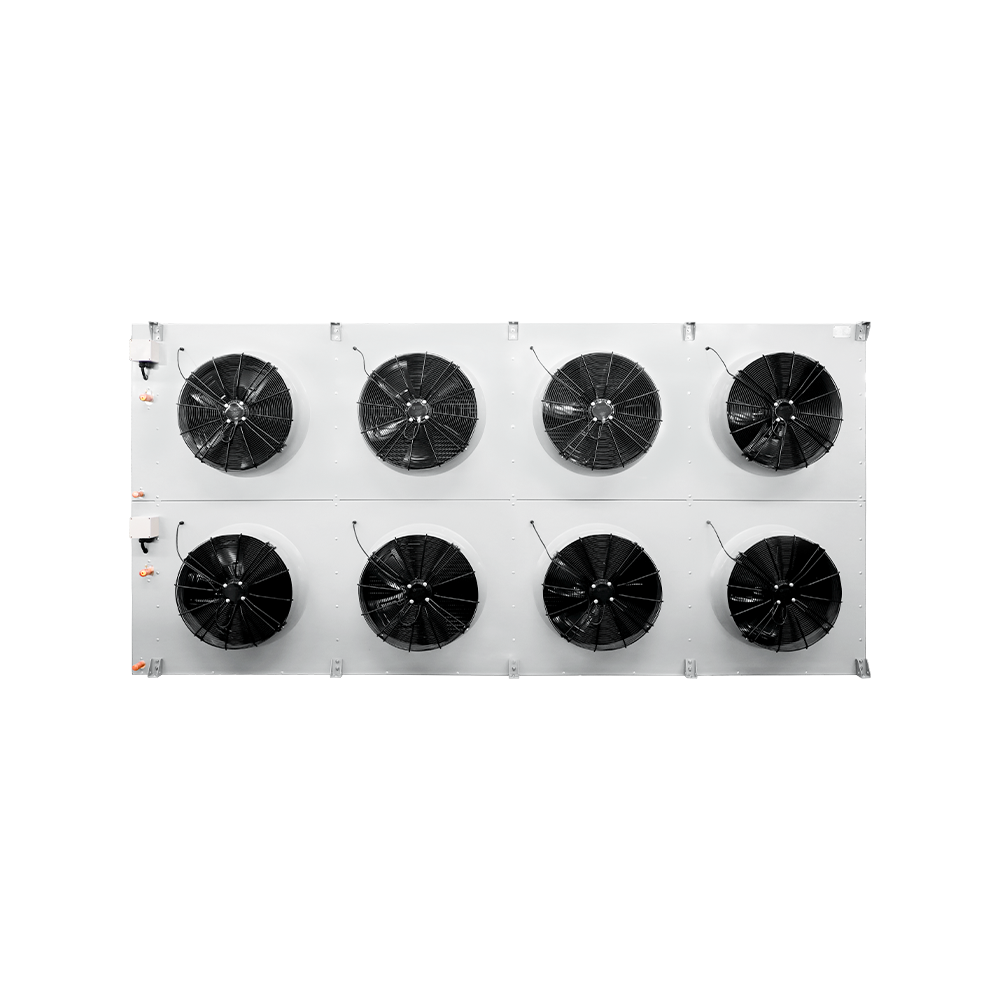

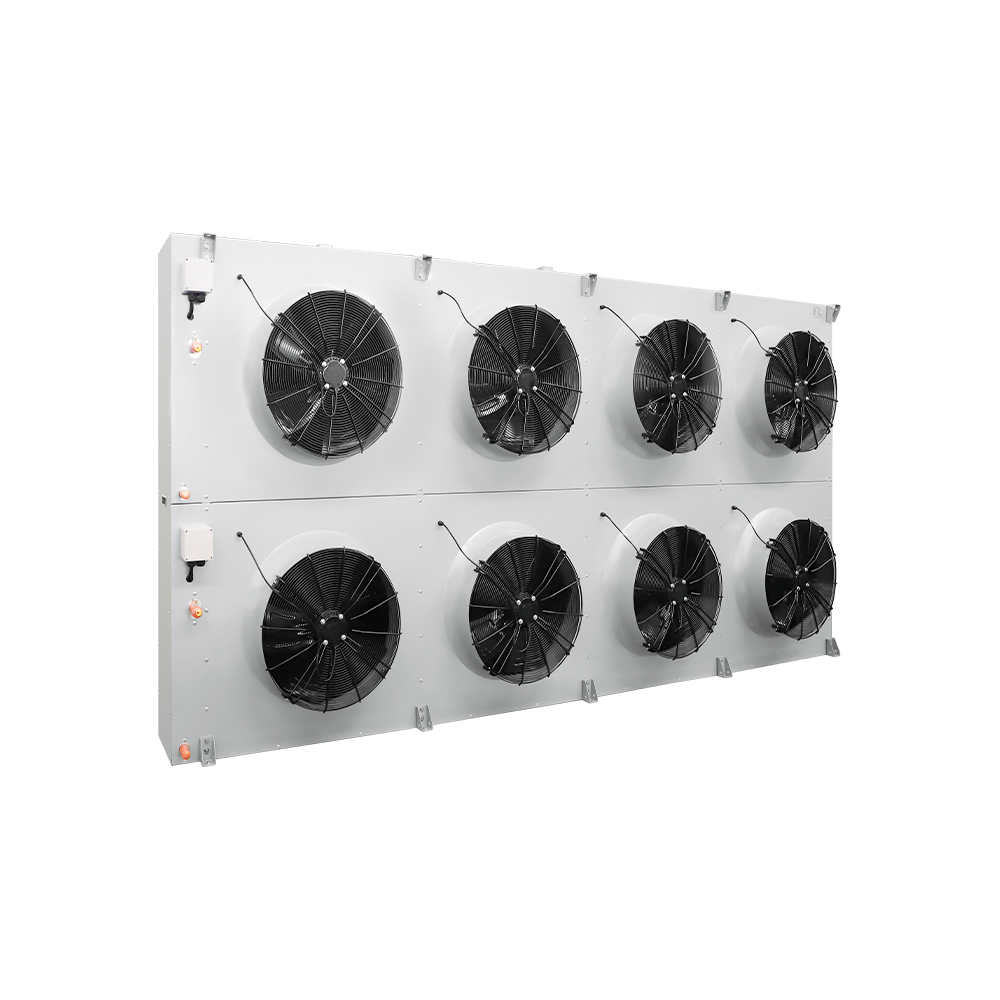

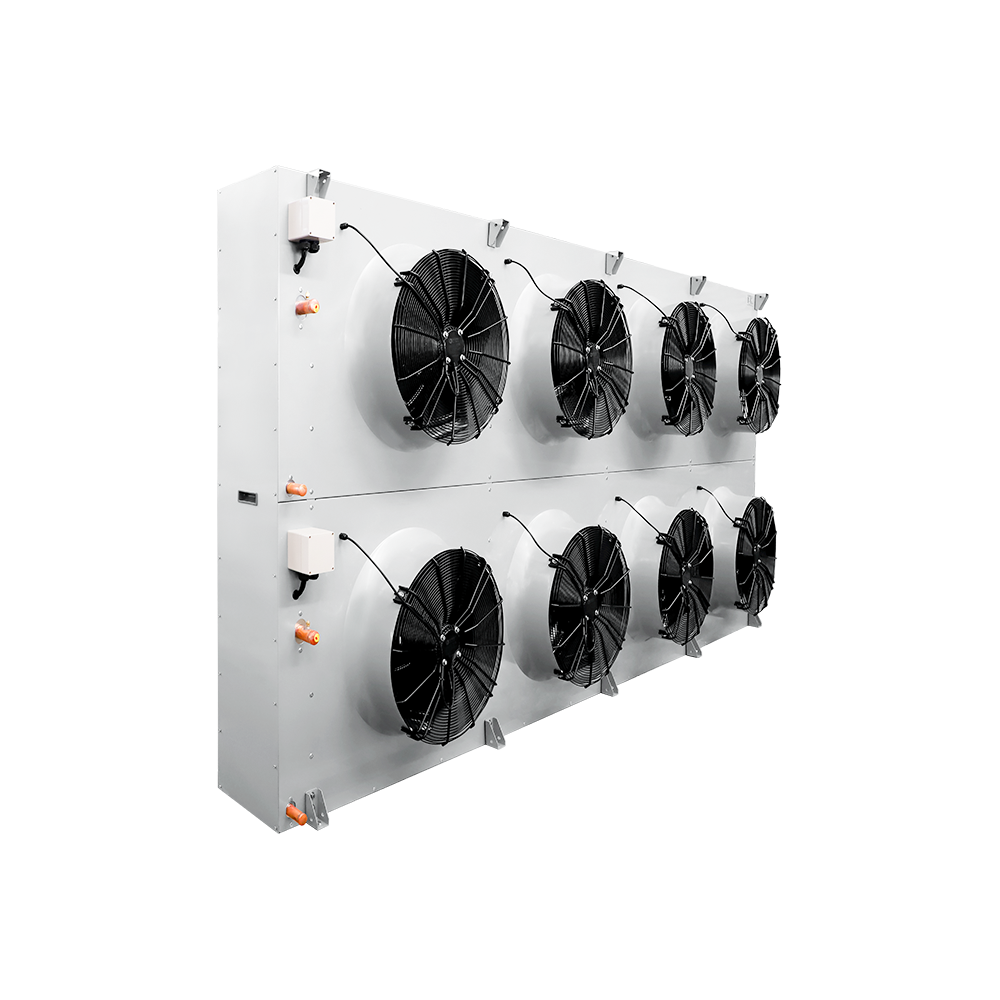

CL系列立式侧装型冷凝器

CL系列立式侧装型冷凝器是针对风冷型冷凝机组分体安装难题精心研发的专业制冷设备。在现代工业制冷领域,许多场景因空间布局、设备维护或功能分区等需求,需要将冷凝器与压缩机分开安装,传统冷凝器难以满足此类特殊需求,而该冷凝器创新采用立式侧装结构,遵循后面进风、前面出风的科学空气流动路径,有效解决了分体安装时的散热与气流组织问题。无论是食品加工车间对冷库的高效制冷需求,还是医药仓储对温度精准控制的严苛要求,亦或是化工企业大型制冷系统的稳定运行诉求,它都能凭借出色的性能与灵活的适配性,成为优化制冷效率的关键一环。凭借其独特设计与卓越性能,不仅能保障制冷系统稳定运行,还能显著降低能耗,为企业节省运营成本,是各类中小型冷库改造升级以及大型工业制冷系统搭建的理想选择。

联系我们
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

1.创新结构:突破性的立式侧装设计,赋予其可叠加安装的特性。相较于传统冷凝器,这种设计极大减少了占地面积,在空间资源紧张的安装环境中,能够充分利用垂直空间,为用户节省宝贵的场地资源,尤其适用于寸土寸金的工业厂房和商业场所。

2.外观构造:外壳选用优质镀锌钢板,并经银灰色 RAL9006 喷塑工艺处理,兼具耐用性与美观性,可有效抵御潮湿、腐蚀性环境对设备的损害。风圈采用整体拉伸大圆角的高风圈设计,不仅让设备外形更显流畅大气,还能优化导风效果,确保气流高效通过换热器,提升整体散热性能。

3.核心材质:换热器端板采用铝板材质,能对铜管形成有效保护,防止铜管在运输、安装及运行过程中受损;同时,铝板的轻量化特性,减轻了设备整体重量,便于搬运与安装。管径 φ9.5 的内螺纹铜管以三角形排列,显著增加了换热面积,配合亲水铝箔波纹式铝片,2.1mm 的片距设计实现高效热交换,在提升制冷效率的同时,降低能耗。

4.风机配置:标准配备 3P/380V/50Hz 电源,提供 φ400、φ500 和 φ630 等多种规格的外转子风机,单排风机可配置 1 - 3 只,双排风机可配置 4 - 6 - 8 只,且标准采用 4 极电机。多样化的风机组合方式,可根据不同制冷需求灵活调整,精准匹配各类工况,保障稳定高效运行。

5.性能保障:经过严苛的 32bar 压力试验,确保设备在高压环境下依然安全可靠;同时,支持 R404A、R507A 等多种制冷剂,兼容不同制冷系统,为用户提供广泛的适配选择,充分满足多样化的制冷需求。

01 优势

1.创新结构:突破性的立式侧装设计,赋予其可叠加安装的特性。相较于传统冷凝器,这种设计极大减少了占地面积,在空间资源紧张的安装环境中,能够充分利用垂直空间,为用户节省宝贵的场地资源,尤其适用于寸土寸金的工业厂房和商业场所。

2.外观构造:外壳选用优质镀锌钢板,并经银灰色 RAL9006 喷塑工艺处理,兼具耐用性与美观性,可有效抵御潮湿、腐蚀性环境对设备的损害。风圈采用整体拉伸大圆角的高风圈设计,不仅让设备外形更显流畅大气,还能优化导风效果,确保气流高效通过换热器,提升整体散热性能。

3.核心材质:换热器端板采用铝板材质,能对铜管形成有效保护,防止铜管在运输、安装及运行过程中受损;同时,铝板的轻量化特性,减轻了设备整体重量,便于搬运与安装。管径 φ9.5 的内螺纹铜管以三角形排列,显著增加了换热面积,配合亲水铝箔波纹式铝片,2.1mm 的片距设计实现高效热交换,在提升制冷效率的同时,降低能耗。

4.风机配置:标准配备 3P/380V/50Hz 电源,提供 φ400、φ500 和 φ630 等多种规格的外转子风机,单排风机可配置 1 - 3 只,双排风机可配置 4 - 6 - 8 只,且标准采用 4 极电机。多样化的风机组合方式,可根据不同制冷需求灵活调整,精准匹配各类工况,保障稳定高效运行。

5.性能保障:经过严苛的 32bar 压力试验,确保设备在高压环境下依然安全可靠;同时,支持 R404A、R507A 等多种制冷剂,兼容不同制冷系统,为用户提供广泛的适配选择,充分满足多样化的制冷需求。

02规格
CL 50 1 1 B 4
电机极数,4:4极
盘管规格代码;
每排风机数量;
风机排数,1:单排,2:双排;
风机规格(CM)
产品系列

性能数据表

型号 换热量(KW) 面积 管容积dm3 风机 噪音dBA 接口规格(mm) 重量kg
ΔT=15K m2 风量m3/h 功率(W) 电流(A) 进气 出液
φ400风机
CL4011C4 11.2 20.8 2.7 4000 205 0.51 45 φ16 φ12 33
CL4011D4 13.3 27.7 3.6 3700 205 0.51 45 φ16 φ12 37
CL4012C4 22.5 41.6 5.2 8000 410 1.02 48 φ22 φ16 57
CL4012D4 26.6 55.4 6.9 7400 410 1.02 48 φ22 φ16 64
CL4013C4 33.6 62.3 7.7 12000 615 1.53 50 φ28 φ22 82
CL4013D4 39.9 83.1 10.2 11100 615 1.53 50 φ28 φ22 93
CL4022C4 44.9 83.1 10.4 16000 820 2.04 51 φ28 φ22 109
CL4022D4 53.2 110.8 13.8 14800 820 2.04 51 φ28 φ22 124
CL4023C4 67.3 124.7 15.3 24000 1230 3.06 53 φ35 φ22 155
CL4023D4 79.8 166.2 20.5 22200 1230 3.06 53 φ35 φ22 177
CL4024C4 89.7 166.2 20.3 32000 1640 4.08 55 φ35 φ28 202
CL4024D4 106.4 221.6 27 29600 1640 4.08 55 φ35 φ28 231
φ500风机
CL5011C4 23.6 36.9 4.7 6400 414 0.85 52 φ22 φ16 57
CL5011D4 25.4 49.3 6.2 6000 414 0.85 52 φ22 φ16 63
CL5012C4 47.3 73.9 9 12800 828 1.7 55 φ28 φ22 101
CL5012D4 50.7 98.5 12.1 12000 828 1.7 55 φ28 φ22 114
CL5013C4 70.9 110.8 13.4 19200 1242 2.55 56 φ35 φ22 147
CL5013D4 76.1 147.8 17.9 18000 1242 2.55 56 φ35 φ22 166
CL5022C4 94.6 147.8 18.1 25600 1656 3.4 57 φ35 φ28 191
CL5022D4 101.5 197 24.1 24000 1656 3.4 57 φ35 φ28 217
CL5023C4 141.8 221.6 26.8 38400 2484 5.1 59 φ42 φ35 275
CL5023D4 152.2 295.5 35.7 36000 2484 5.1 59 φ42 φ35 314
CL5024C4 189.1 295.5 35.5 51200 3312 6.8 61 φ42 φ35 358
CL5024D4 202.9 394 47.3 48000 3312 6.8 61 φ54 φ35 409
φ630风机
CL6311C4 36.3 57.7 7.2 11500 800 1.6 57 φ28 φ22 81
CL6311D4 41.5 77 9.6 10750 800 1.6 57 φ28 φ22 92
CL6312C4 72.7 115.4 14 23000 1600 3.2 60 φ35 φ28 148
CL6312D4 83.1 153.9 18.7 21500 1600 3.2 60 φ35 φ28 168
CL6313C4 109.1 173.2 20.8 34500 2400 4.8 61 φ35 φ28 214
CL6313D4 124.5 230.9 27.8 32250 2400 4.8 61 φ42 φ28 244
CL6322C4 145.4 230.9 28 46000 3200 6.4 62 φ42 φ35 281
CL6322D4 166.2 307.8 37.4 43000 3200 6.4 62 φ42 φ35 322
CL6323C4 218.1 346.2 41.6 69000 4800 9.6 64 φ54 φ42 378
CL6323D4 249.3 461.8 55.5 64500 4800 9.6 64 φ54 φ42 438
CL6324C4 290 461.8 55.3 92000 6400 12.8 66 2-φ42 2-φ35 532
CL6324D4 332.4 615.7 73.7 86000 6400 12.8 66 2-φ42 2-φ35 612
1)冷量标定:进风温度25℃、冷凝温度40℃、温差15K、制冷剂R404A。其它工况的换热量请查修正系数。
2)噪音标定为10米距离的声压值。

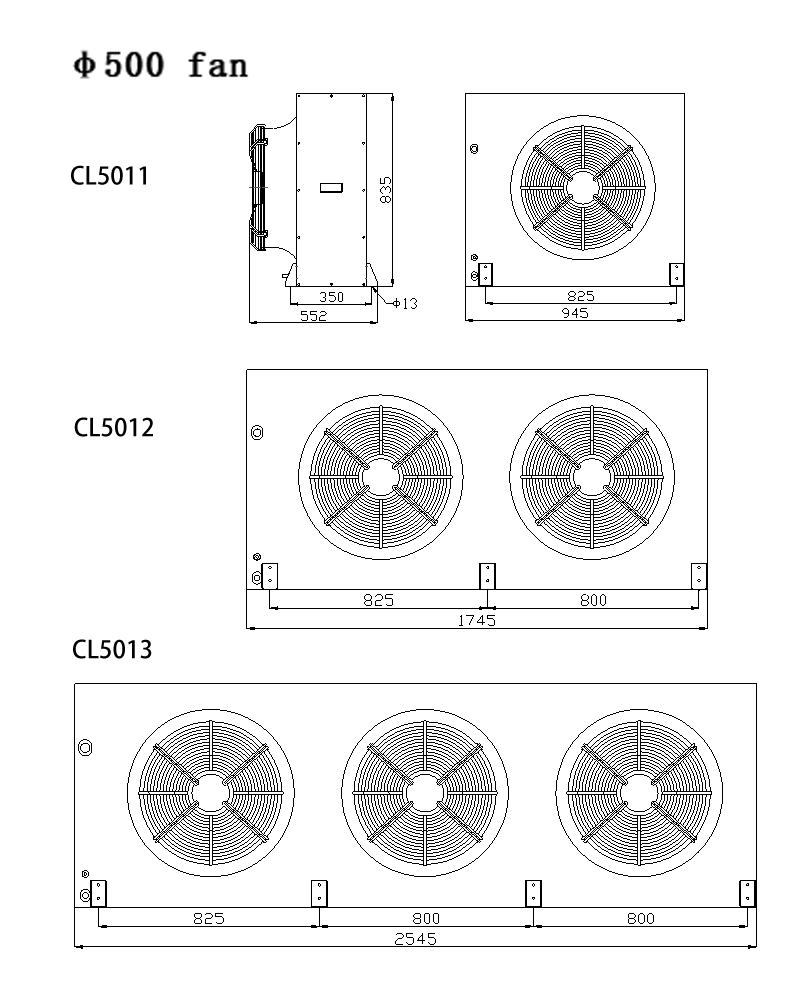

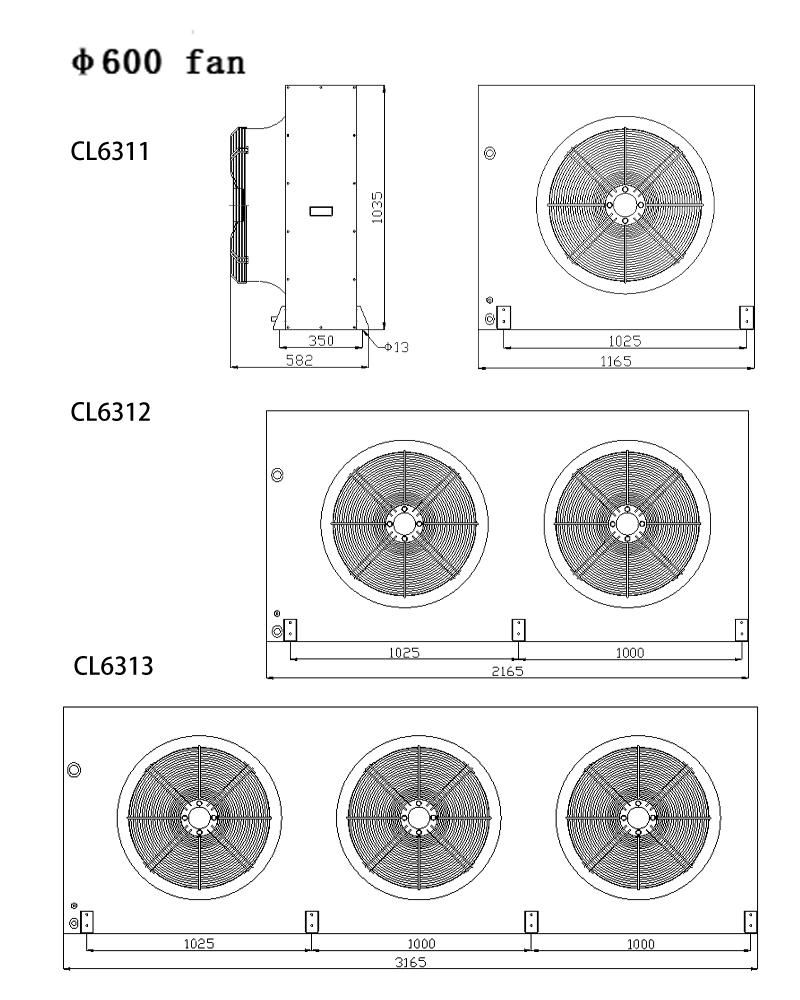

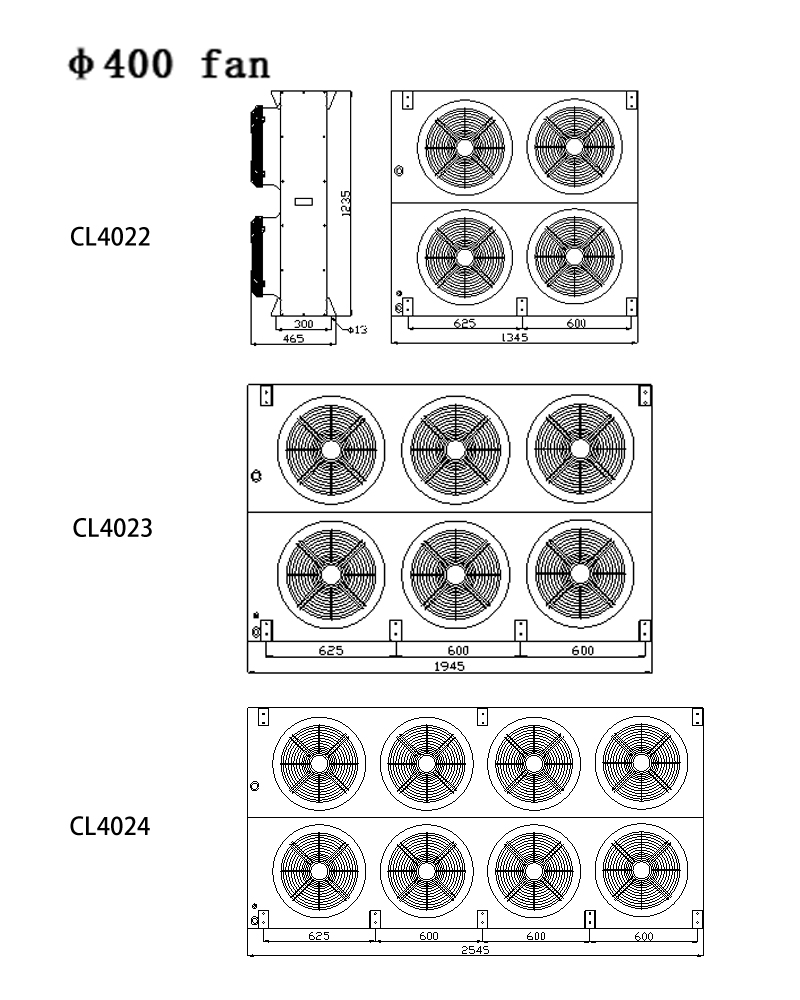

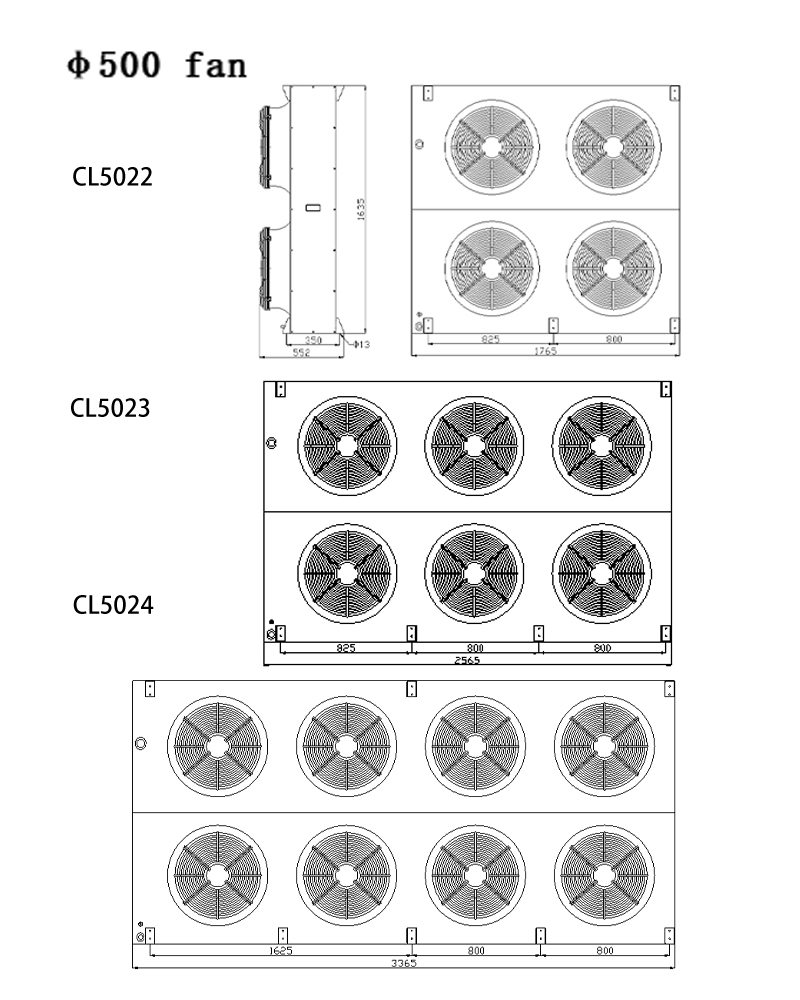

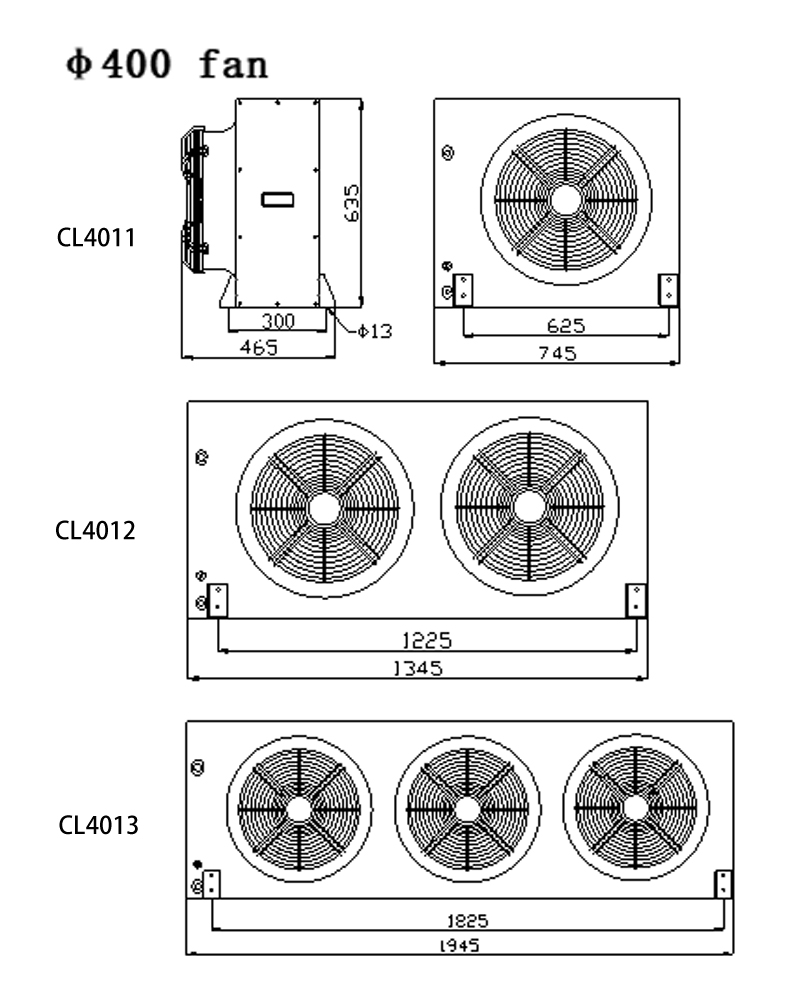

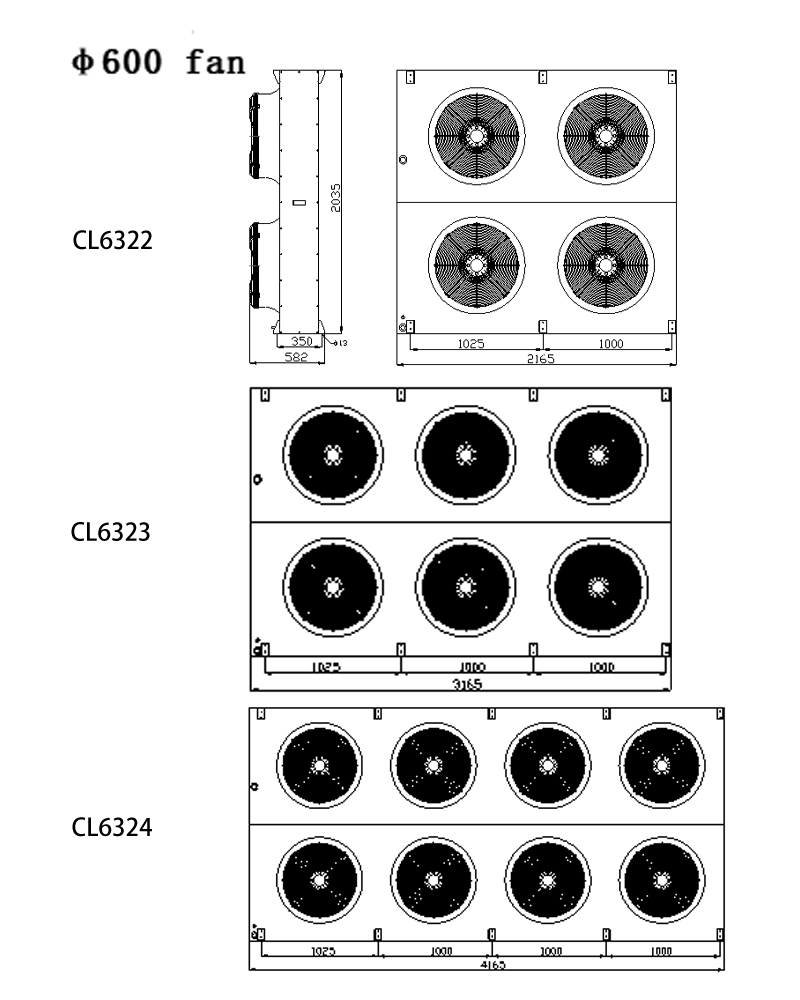

03尺寸
