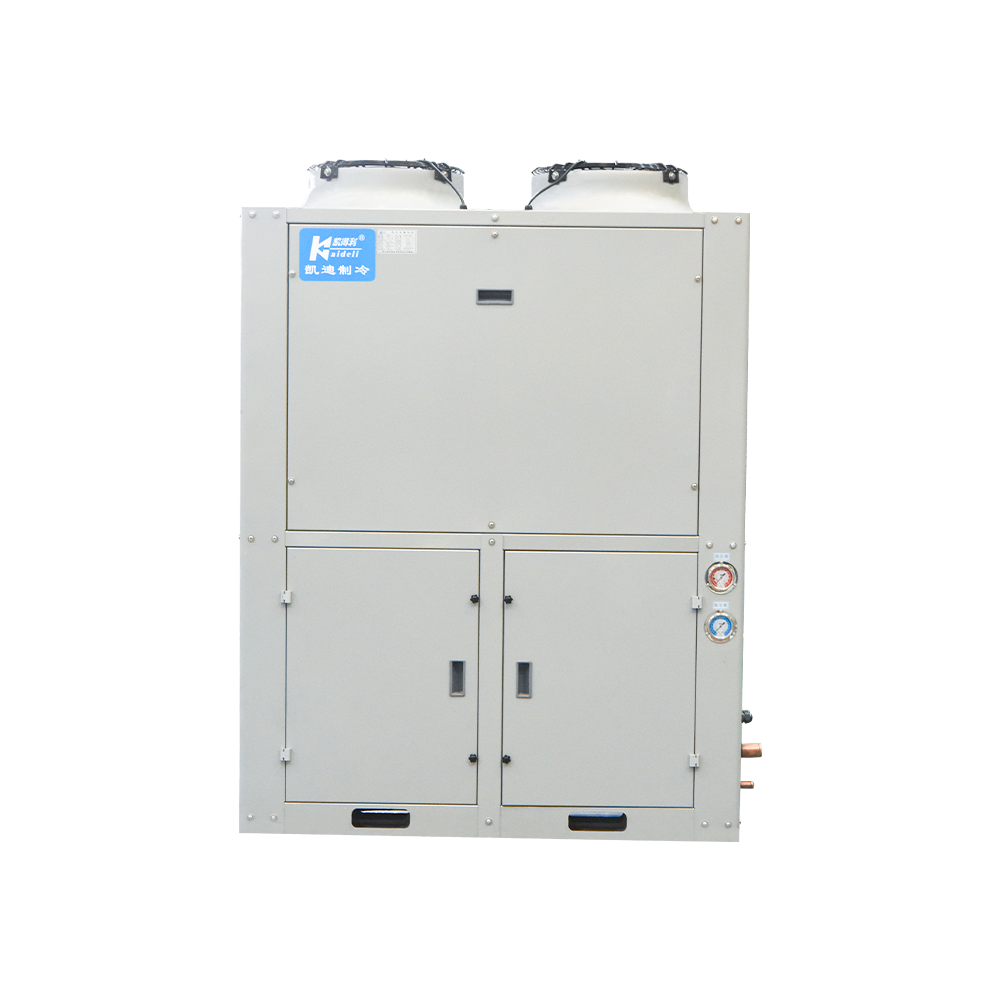

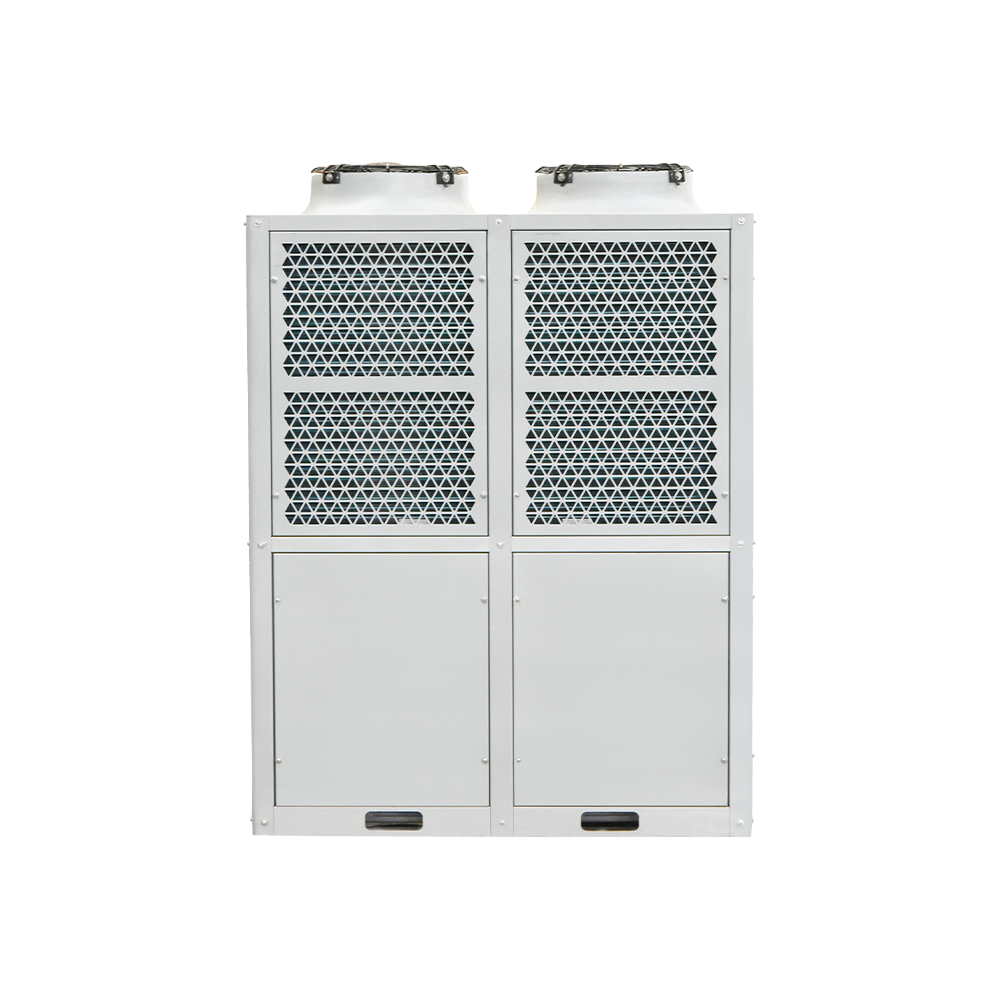

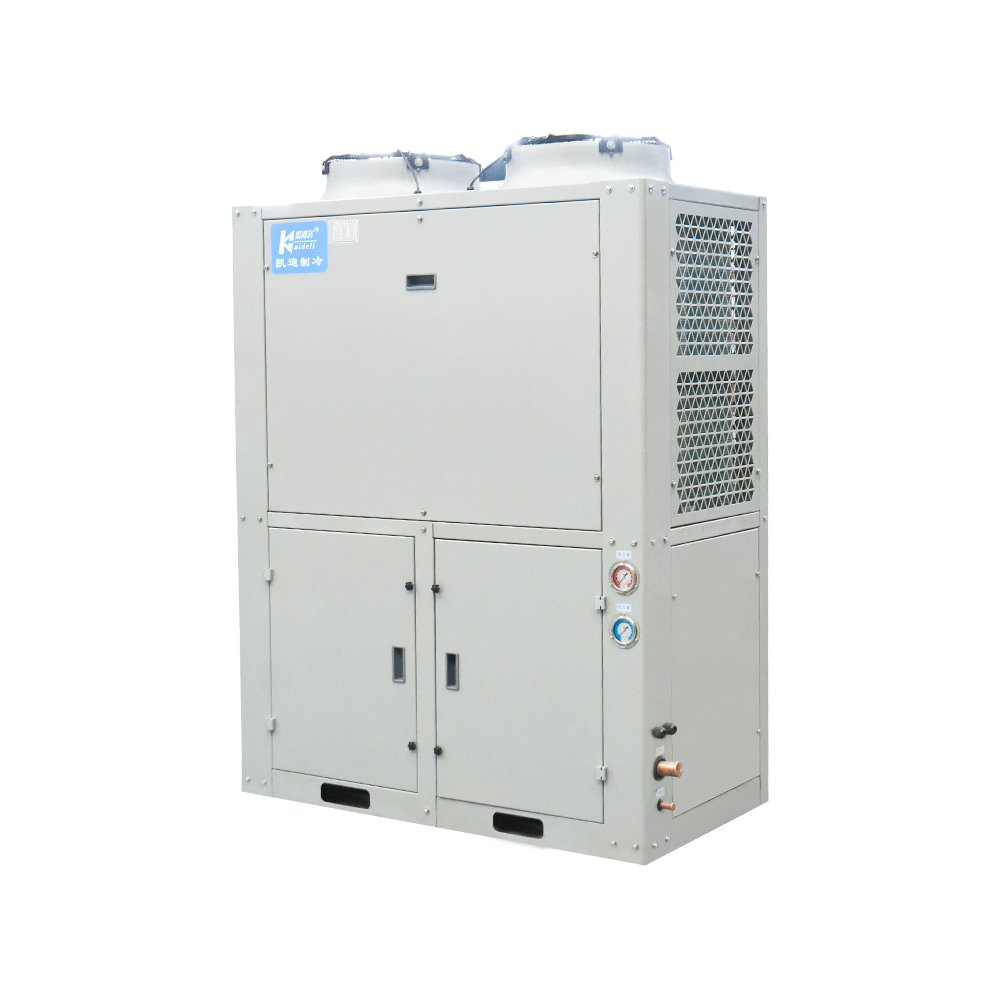

TF系列箱式冷凝机组

TF系列箱式冷凝机组以意大利富士豪(Frascold)半封闭压缩机为核心,压缩机采用富士豪 8HP 以上半封闭压缩机及双级压缩机。运用双层大箱式结构精心打造,专为满足多元冷库制冷需求设计,具备诸多显著优势。

联系我们
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

1.动力核心
意大利富士豪原厂压缩机,≥8匹机型标配行业领先的活塞式半封闭结构

2.精准温控分级
三类温区覆盖-55℃~+5℃全冷链场景,双级压缩机实现-55℃深冷

3.三重降噪工程
吸音棉(声波衰减)+高风筒(气流优化)+双风机(低转速运行)

4.全防护结构
RAL9006镀层(耐盐雾腐蚀)+ 顶置冷凝器(防地面溅水)

5.制冷剂兼容广泛
可满足R404A、R507A、R448、R449、R22等多种常见制冷剂的使用需求,能根据不同用户需求和使用场景,灵活选择合适的制冷剂,提供多样化制冷解决方案。

01 优势

1.动力核心
意大利富士豪原厂压缩机,≥8匹机型标配行业领先的活塞式半封闭结构

2.精准温控分级
三类温区覆盖-55℃~+5℃全冷链场景,双级压缩机实现-55℃深冷

3.三重降噪工程
吸音棉(声波衰减)+高风筒(气流优化)+双风机(低转速运行)

4.全防护结构
RAL9006镀层(耐盐雾腐蚀)+ 顶置冷凝器(防地面溅水)

5.制冷剂兼容广泛
可满足R404A、R507A、R448、R449、R22等多种常见制冷剂的使用需求,能根据不同用户需求和使用场景,灵活选择合适的制冷剂,提供多样化制冷解决方案。

02规格
TF 15 M Y
冷冻油代码,Y:POE油(R404A/R507A),不标:矿物油(R22);
适用温度代码,H:高温,M:中温,L:低温;
压缩机名义功率(HP);
产品系列;

中温型机组 标准设计:环境温度32℃,吸气过热度10K。

机组型号 TF12MY TF15MY TF20MY TF25MY TF30MY TF35MY
电源 3PH/380V/50Hz
适用温度 -5℃~5℃
压缩机 型号 S12-42Y S15-52Y S20-56Y V25-71Y V30-84Y V35-103Y
最大电流(A 22.4 32.4 38.4 43.5 49.2 61
冷量/功率(KW) 蒸发温度 R22 -5℃ 25.3/8.7 31.8/10.5 34.1/12.0 42.1/14.5 49.4/17.5 60.1/21.1
-8℃ 22.6/8.3 28.3/9.9 30.8/11.4 38.0/13.8 44.6/16.6 54.6/20.1
-10℃ 21.1/7.9 26.3/9.5 28.8/10.9 35.5/13.2 41.7/15.9 51.4/19.4
R404A/R507A -5℃ 22.6/9.7 29.9/12.9 32.9/14.2 39.8/17.5 48.1/20.9 56.9/27.8
-8℃ 20.2/9.1 27.0/12.2 29.7/13.4 35.6/16.5 43.1/19.7 51.3/26.0
-10℃ 18.9/8.6 25.3/11.6 27.9/12.8 33.2/15.9 40.3/18.9 48.1/24.8
风机 电压(V 3PH/380V/50HZ
电流(A 1.7 1.7 1.9 3.2 3.2 3.2
功率(W 2×414 2×414 2×500 2×800 2×800 2×800
转速(r/min 1300 1300 1380 1320 1320 1320
吸气接口 (mm) φ35 φ42 φ42 φ54 φ54 φ54
供液接口 (mm) φ16 φ22 φ22 φ22 φ22 φ22
重量 (kg) 356 371 386 525 545 560
外形尺寸(L*W*H 1590*805*1990 1890*905*2190
安装尺寸(a*b 850*775 1000*875

低温型机组(制冷剂R404A/R507A) 标准设计:环境温度32℃,吸气过热度10K。

机组型号 TF08LY TF10LY TF15LY TF20LY TF25LY TF30LY TF40LY
电源 3PH/380V/50Hz
适用温度 -15~-35
压缩机 型号 S8-42Y S10-52Y V15-71Y V20-84Y V25-103Y Z30-126Y Z40-154Y
最大电流(A 20.3 24.5 32.2 42.6 52.3 55.7 77.9
冷量/功率(KW) 蒸发温度 -20 11.7/7.8 14.7/10.1 19.9/14.0 22.5/15.8 28.2/21.0 33.6/22.8 44.1/30.3
-25 9.5/6.8 12.1/8.7 16.3/12.0 18.4/13.7 22.6/18.1 27.1/19.8 36.3/26.1
-30 7.5/5.8 9.8/7.4 13.2/10.2 14.7/11.7 17.7/15.4 21.4/16.9 29.4/22.2
-35 5.8/4.8 7.7/6.3 10.3/8.5 11.4/9.9 13.5/12.9 16.4/14.2 23.1/18.6
-40 4.2/3.9 5.8/5.2 7.7/7.0 8.5/8.2 9.8/10.8 12.1/11.7 17.2/15.4
风机 电压(V 3PH/380V/50HZ
电流(A 1.02 1.02 1.7 1.7 1.9 3.2 3.2
功率(W 2×205 2×205 2×414 2×414 2×500 2×800 2×800
转速(r/min 1380 1380 1300 1300 1380 1320 1320
吸气接口 (mm) φ35 φ35 φ42 φ42 φ54 φ54 φ54
供液接口 (mm) φ16 φ16 φ22 φ22 φ22 φ22 φ22
重量 (kg) 293 298 416 441 461 575 596
外形尺寸(L*W*H 1290*655*1750 1590*805*1990 1890*905*2190
安装尺寸(a*b 557*625 850*775 1000*875

低温速冻型机组 (制冷剂R404A/R507A) 标准设计:环境温度32℃,吸气过热度10K,带过冷运行。
选择膨胀阀时应考虑过冷度的影响,选型过大易导致压缩机过载和回液。

机组型号 TF07JY TF10JY TF15JY TF20JY TF25JY TF30JY
电源 3PH/380V/50Hz
适用温度 -35℃~-55℃
压缩机 型号 S7 2V10 2Z15 2Z20 2Z25 2Z30
最大电流(A 18 23 31 37 45 53
蒸发温度 -35℃ 冷量/功率(kw 7.9/6.7 11.6/10.3 15.9/13.7 19.4/16.4 22.9/19.2 28.5/24.2
液体温度( 8.3 8.3 8.3 8.3 8.3 8.3
-40℃ 冷量/功率(kw 6.6/6.0 9.7/9.1 13.3/12.1 16.1/14.6 19.1/17.0 23.6/21.1
液体温度( 4.5 4.5 4.5 4.5 4.5 4.5
-45℃ 冷量/功率(kw 5.4/5.2 8.0/7.9 10.9/10.6 13.3/12.9 15.7/14.9 19.3/18.4
液体温度( 0.7 0.7 0.7 0.7 0.7 0.7
-50℃ 冷量/功率(kw 4.3/4.5 6.5/6.9 8.9/9.2 10.8/11.3 12.8/12.9 15.6/15.9
液体温度( -3.2 -3.2 -3.2 -3.2 -3.2 -3.2
-55℃ 冷量/功率(kw 3.4/3.9 5.2/6.0 7.1/8.0 8.6/9.8 10.2/11.2 12.4/13.6
液体温度( -7.2 -7.2
-60℃ 冷量/功率(kw 2.6/3.3 4.1/5.2 5.6/6.8 6.8/8.5 8.0/9.6 9.7/11.6
液体温度( -11.2 -11.2 -11.2 -11.2 -11.2 -11.2
风机 电压(V 3PH/380V/50HZ
电流(A 1.02 1.7 1.7 1.9 3.2 3.2
功率(W 2×205 2×414 2×414 2×500 2×800 2×800
转速(r/min 1380 1300 1300 1380 1320 1320
吸气接口 (mm) φ35 φ35 φ42 φ42 φ42 φ54
供液接口 (mm) φ16 φ16 φ22 φ22 φ22 φ22
重量 (kg) 303 359 479 491 572 595
外形尺寸(L*W*H 1290*655*1750 1590*805*1990 1890*905*2190
安装尺寸(a*b 557*625 850*775 1000*875

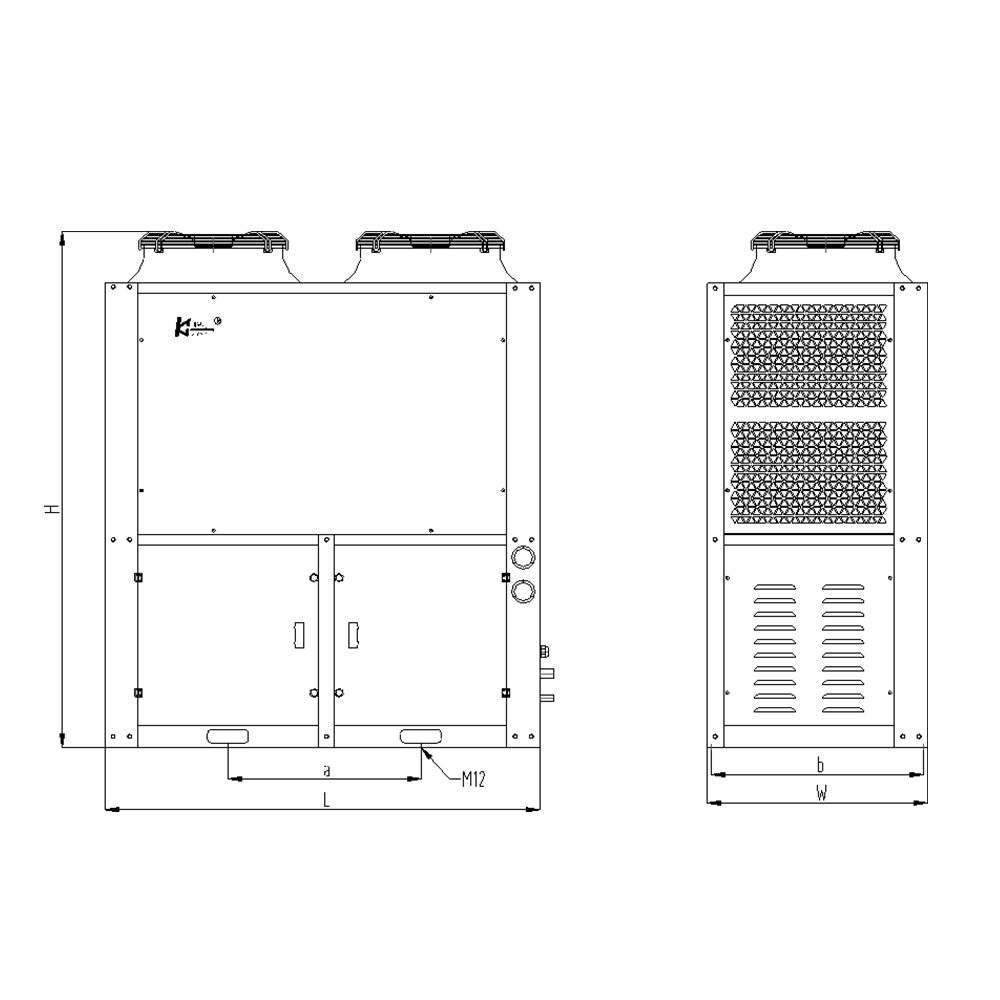

03尺寸
  • 04单位配置

    中温及低温型机组

    说明:● 表示标准配置,○ 表示选配件,/ 表示无此选项

    机组配件 机组型号
    TF12MY TF15MY TF20MY TF25MY TF30MY TF35MY TF30LY TF40LY
    TF08LY TF10LY TF15LY TF20LY TF25LY
    半封闭压缩机
    油加热
    排气减震管
    油分离器
    冷凝器(亲水铝箔)
    外转子风机
    储液器
    储液器出口截止阀
    干燥过滤器
    视液镜
    气液分离器
    高压/低压保护(膜片式)
    电子油压(位)保护
    高压/低压表
    供液电磁阀
    高压压控(风机控制)
    低压压控(抽空停机)

    低温速冻型机组

    说明:● 表示标准配置,○ 表示选配件,/ 表示无此选项

    机组配件 机组型号
    TF07JY TF10JY TF15JY TF20JY TF25JY TF30JY
    半封闭双级压缩机
    油加热
    排气减震管
    油分离器
    冷凝器(亲水铝箔)
    外转子风机
    储液器
    储液器出口截止阀
    干燥过滤器
    视液镜
    气液分离器
    过冷器组件
    高压/低压保护(膜片式)
    油压保护
    高压/低压表
    供液电磁阀
    高压压控(风机控制)
    低压压控(抽空停机)
