这些挑战的答案在于专门针对这种环境构建的设备。的 GUM系列大型吊顶式蒸发器 凯迪制冷专为满足大容量、高天花板冷却应用的需求而开发，结合了高容量热交换、远距离送风以及涵盖从翅片几何形状到接线盒防水等所有内容的综合工程包。本文详细介绍了 GUM 系列如何解决保持高天花板房间凉爽的具体问题，以及为什么其设计选择在实践中很重要。

为什么标准蒸发器在高天花板环境中举步维艰

在研究 GUM 系列的有效原理之前，有必要准确了解为什么普通吊顶式蒸发器在大而高的空间中表现不佳。物理原理很简单：冷空气比暖空气密度大，自然下落，而暖空气在天花板附近分层。在天花板高度为 6、8 或 10 米或更高的空间中，安装在天花板上的设备需要向下和向外投射足够远的冷却空气，以实际到达地板上的存储产品或工作区域。静压或风扇直径不足的装置会产生紧密、短的射程——空气落到装置附近并在局部再循环，导致大部分空间冷却不充分。

更复杂的是，大型冷室和仓库通常会通过墙壁、屋顶和门进入大量热量，以及来自人员、设备、照明和产品本身的内部热负荷。在这些条件下，要在大范围内保持稳定的目标温度，既需要原始冷却能力，又需要均匀分布冷却的能力。如果一个单元只擅长其中一个而没有另一个，则会产生热点、温度梯度和不均匀的产品存储条件——这在食品、制药或物流冷链操作中都是不可接受的。

的 GUM系列大型吊顶式蒸发器 是根据这些现实情况从头开始设计的，结合了大直径风扇技术、优化的热交换组件和先进的空气分配功能，以解决高天花板冷却问题的各个方面。

大直径、高静压风扇：远距离送风的基础

的 defining feature of the GUM Series is its use of 风扇直径630mm和710mm的大尺寸、高扬程风扇电机 。这些并不是标准蒸发器风扇尺寸的增量增加——它们代表了一种根本不同的空气输送方法。较大的风扇直径允许每转移动更多的空气，当与 GUM 系列中使用的 4 极外转子电机配置相结合时，风扇组件可产生真正长距离投射冷却空气所需的体积流量和静压。

的 standard configuration uses a 4极高效高静压外转子风扇，带热保护 。外转子电机（旋转磁性组件围绕固定内定子）是高性能风扇应用的成熟选择，因为它们允许直接驱动风扇运行，而不会产生与皮带或轴联轴器布置相关的机械损失。热保护功能可确保电机在绕组损坏发生之前对过热情况做出响应，从而在要求严格的连续工作运行期间保护设备。

可选 EC 节能电机以提高效率

对于优先考虑能源效率的运营商，GUM 系列提供了可选的 EC（电子换向）节能电机 升级。 EC 电机采用永磁转子技术和电子控制，在整个运行速度范围内的运行效率明显高于传统交流感应电机。在风扇电机连续运行的应用中，采用 EC 电机所节省的能源非常可观，并且在系统的使用寿命期间可显着累积。

范围扩展套件：进一步推动冷却空气

对于特别深的空间或最大空气投射距离至关重要的应用，GUM 系列提供凯迪的 自主研发的范围扩展套件 作为可选配件。该套件优化了送风循环，在无压力损失的情况下分散了纵向加速度的辐射，并增加了长距离下的有效目标送风量。实际上，这意味着该装置输送的冷却空气可以到达更远的空间，而不会出现速度衰减，从而降低深层仓库或加工车间的冷却效率。

先进的热交换技术：最大限度地提高冷却效率

让大量空气通过蒸发器只是等式的一半——空气必须与制冷剂回路有效地交换热量，才能真正提供冷却能力。 GUM 系列在制冷剂侧和空气侧均采用了多重热交换增强功能，以最大限度地提高每个装置的热性能。

高效内螺纹换热管

的 standard heat exchange tube configuration uses 中径高效内螺纹管 。内螺纹经过精密设计，具有优化的齿高，可促进管内制冷剂的湍流。与层流相反，湍流确保制冷剂在流过管道时不断混合，使大量流体与管壁接触，而不是让停滞的边界层充当隔热体。结果是制冷剂和管壁之间的热传递显着更有效，与光滑的裸管替代品相比，内螺纹还大大增加了管内的有效热交换面积。

欧式双正弦波叉形铝翅片

在空气侧，GUM 系列采用 欧洲最新双正弦波叉形翅片设计 由亲水性波纹铝板制成。当气流经过翅片表面时，双正弦波轮廓改善了空气侧湍流 - 波形破坏边界层发展并促进混合，增强空气和翅片材料之间的对流换热。翅片相对于管排的叉形布置进一步优化了通过盘管的气流分布。

的 hydrophilic surface treatment on the aluminum fins is an important operational feature in refrigeration applications. Standard untreated aluminum causes condensed water to bead on the fin surface, which can partially block airflow and reduce heat exchange efficiency. The hydrophilic coating causes condensate to spread into a thin, uniform film that drains away quickly — maintaining fin passage cleanliness and consistent airflow. The GUM Series offers 四种翅片间距选项：4.5mm、6.0mm、9.0mm 和 8.0/16.0mm 以适应不同温度、湿度的工作环境。

用于均匀制冷剂分配的文丘里液体分配器

整个盘管内制冷剂的均匀分布对于实现蒸发器的全部热交换潜力至关重要。 GUM 系列采用 标准小压降文丘里式液体分配器 具有较宽的液体分配效率范围和对液体供应温度变化的广泛适应性。至关重要的是，所有 GUM 系列型号均使用单个液体分配器，从而简化了管道阀门布置并降低了安装复杂性和组件成本，同时又不影响分配性能。

满足严苛冷室环境的结构耐久性和耐腐蚀性

冷藏和制冷环境本质上具有腐蚀性。随着时间的推移，冷凝、除霜水、清洁化学品、食用酸以及持续暴露在潮湿环境中都会对蒸发器部件造成损害。 GUM 系列通过多层方法对其结构部件进行腐蚀防护来解决这个问题。

• 外壳： 标准配置采用优质镀锌钢板，表面喷塑，防腐性能强。对于要求更苛刻的环境，可提供铝板和不锈钢外壳选项作为定制配置。
• 热交换器端板： 铝板结构用作管板的柔性支撑，防止铜管和钢部件之间的直接接触——这种接触会建立电偶并加速铜管的腐蚀。
• 内水盘： 全铝板覆盖减少空气旁通，加速冷凝水排放，并增强除霜循环期间的辐射热效应。
• 外水盘： 倾斜的角结构设计确保各个角落的排水顺畅，没有死区，积水可能积聚并导致腐蚀或卫生问题。

的 IP65级防水接线盒和防水连接器 完成电气侧的腐蚀防护图。 IP65 认证意味着接线盒受到全面保护，可防止灰尘进入和来自任何方向的直接水射流——这对于常规进行高压水清洗的冷库来说是一个有意义的规格。即使在寒冷和潮湿的条件下暴露多年，端子设计也能提供高耐压性和接线可靠性。

除霜系统选项：保持盘管清洁和高效

在低于 0°C 的任何制冷应用中，蒸发器盘管上的霜积聚是不可避免的。霜充当气流和制冷剂之间的绝缘层，逐渐降低热交换效率并限制通过盘管的气流。因此，有效、均匀的除霜并不是次要的考虑因素——它直接决定了蒸发器随着时间的推移的持续性能。

的 GUM Series offers three defrost options to suit different application requirements:

的 electric defrost configuration uses 不锈钢加热管均匀分布在整个盘管翅片组和内部水盘板上 — 确保盘管的每个部分在除霜周期期间接收到足够的热量，并且没有积霜死角。水除霜选项采用凯迪的专利水分配器和水盘设计，可在盘管表面实现均匀的水分布，同时最大限度地减少除霜水漂移到预期排水路径之外。

制冷剂兼容性和质量保证

的 GUM Series is compatible with a comprehensive range of refrigerants reflecting both current industry standards and the regulatory transition underway in many markets:

• R404A — 广泛用于中低温商业制冷的 HFC 混合物
• R507A — 适用于低温应用的共沸 HFC 混合物
• R448A 和 R449A — 较低 GWP HFC 混合替代品，设计为 R404A/R507 替代品
• R134a — 适用于中温应用的单组分 HFC
• R22 — 传统 HCFC 与现有系统兼容

这种广泛的制冷剂兼容性确保 GUM 系列可以指定用于使用最新的低 GWP 制冷剂的新安装，同时还可以服务于现有 R22 或 R404A 系统的改造和更换项目。标准盘管收集立管配备有 1/4 英寸针阀端口 方便电子膨胀阀集成的压力测量点——这是系统调试和持续性能监控的实用功能。

每个 GUM 系列装置均经过 严格的28bar压力测试 出厂前，还要进行清洁和功能测试。该工厂测试协议可确保运送给客户的每个设备从运行的第一天起就满足性能和完整性标准。

关于 GUM 系列大型吊顶式蒸发器的常见问题

问：GUM 系列适合多高的天花板高度？

的 GUM Series is specifically designed for large, high-ceilinged spaces where standard evaporators lack the fan power and air throw distance needed for effective cooling. The 630mm and 710mm fan diameters and high-static-pressure fan configuration make it suitable for warehouses and cold rooms with ceiling heights typically ranging from 5 metres to 10 metres or more, depending on the specific unit model and optional range extension kit installation.

问：我应该为我的应用选择什么翅片间距选项？

翅片间距的选择取决于应用的工作温度和湿度。更近的翅片间距 (4.5mm) 适用于积霜率较低的中温应用。对于低温冷冻机应用，建议使用更宽的间距（6.0 毫米、9.0 毫米或双节距 8.0/16.0 毫米选项），其中结霜较重，需要更大的翅片间通道，以在除霜周期之间保持足够的气流。

问：GUM 系列可以与更新的低 GWP 制冷剂一起使用吗？

是的。 GUM 系列支持 R448A 和 R449A ，这两种材料都是 R404A 和 R507 的低 GWP 替代品，作为全球逐步淘汰高 GWP 制冷剂的一部分，越来越多地在新装置中指定使用。随着制冷剂法规的不断发展，这种面向未来的兼容性可保护 GUM 系列装置的投资价值。

问：文丘里液体分配器与传统分配器设计相比有何优势？

的 Venturi-type distributor achieves uniform refrigerant distribution with a 更低的压降 比传统的孔板式分配器，提高了整体系统效率。它对液体供应温度变化的广泛适应性也使其对操作条件变化不太敏感——与许多替代设计相比，它在更广泛的系统状态下保持良好的分配性能。

问：IP65 接线盒对冷室操作有什么好处？

冷室定期用高压水射流进行清洁，蒸发器电气元件必须能够承受直接与水接触的情况，而不会因湿气进入而导致绝缘击穿、短路或端子连接腐蚀。的 IP65 等级接线盒 提供经过认证的保护，防止完全灰尘进入和来自任何方向的水喷射，确保设备在整个使用寿命期间的电气可靠性，无论清洁方式如何。

问：每个 GUM 系列装置在发货前都经过哪些质量测试？

每个单元在出厂前都经过清洁和功能测试，并且必须通过 28bar压力测试 验证所有制冷剂侧接头、连接和盘管通道的完整性。该工厂测试协议可确保零缺陷交付，并消除因制造缺陷而导致现场制冷剂泄漏的风险。

的 KCS系列螺杆冷凝机组 是一款重型商用制冷系统，专为超出传统活塞压缩机技术实际限制的大规模冷却应用而设计。当基于活塞的系统在容量、效率和操作连续性方面开始陷入困境时，KCS 系列采用围绕高性能螺杆压缩机构建的根本不同的压缩架构。

的 unit is purpose-designed to handle refrigeration demands in environments such as 超过1000平方米的大型保鲜仓库 、低温冷冻储存设施、每天处理量 50 吨或以上的工业制冰厂，以及工业制造和加工作业中使用的冷冻水系统。在这些环境中，制冷并不方便——它是核心运营要求，制冷能力或系统正常运行时间的任何故障都会带来直接的财务和监管后果。

的 KCS Series is manufactured by 浙江凯迪制冷设备有限公司 凯迪公司自1995年成立以来，在制冷行业拥有近30年的专注经验。凯迪在浙江省嵊州市拥有10万平方米的工厂，已成为中国领先的制冷设备制造商之一，服务于国内外市场的冷链物流、食品加工、药品储存和工业制冷等领域的主要客户。

的 Hanzhong Custom Compressor: Why the 5:6 Asymmetric Rotor Design Changes Everything

KCS 系列的核心是 汉中定制5:6非对称转子螺杆压缩机 — 该组件与标准螺杆压缩机设计中常见的对称转子几何形状有很大的不同。要了解这一点的重要性，需要简要了解螺杆压缩机的工作原理。

螺杆压缩机使用两个相互啮合的螺旋转子（阳转子和阴转子）来捕获和压缩制冷剂气体，当制冷剂气体轴向移动通过转子对时。在 5:6 不对称配置中，凸形转子有 5 个凸角，凹形转子有 6 个凹槽，最重要的是，转子轮廓是不对称形状的，而不是彼此镜像。这种不对称性经过仔细计算，以优化压缩过程：它减少了转子网格的高压侧和低压侧之间的内部泄漏路径，提高了容积效率，并将机械接触应力更均匀地分布在转子表面上。

延长使用寿命：提高 30%

的 practical outcomes of this design are significant. The more even stress distribution and reduced internal leakage achieved by the asymmetric profile translate directly into 延长压缩机使用寿命 — 至少提高 30% 与传统的转子设计相比。对于在大型冷库设施或工业制冷系统中连续运行的设备来说，使用寿命的延长意味着系统运行寿命期内总拥有成本的大幅降低。压缩机大修和更换是任何制冷系统中成本最高的维护活动之一；推迟或减少其频率会带来复合的经济效益。

噪音性能：安静环境下低于 65dB

的 same rotor geometry improvements that extend service life also reduce the mechanical noise generated during compression. The KCS Series achieves an 工作噪音低于65dB — 该规格使该装置真正适合噪声敏感环境。药品储存设施、具有开放工作区的食品加工厂以及位于住宅区附近的设施都受益于这种减少的声足迹。在 65dB 时，该装置的运行音量可与正常谈话相当，这对于处理大规模工业制冷负载的压缩机来说是一项了不起的成就。

多级能源调节：KCS 系列如何将年功耗降低高达 20%

在任何大型制冷运营中，能源消耗都是主要的持续成本。一个全年 365 天、每天 24 小时运行制冷设备的冷库，在 10 年的运营期内积累的电力成本可以与制冷系统的原始资本投资相媲美或超过。 KCS 系列通过其直接解决了这个问题 多级能量调节系统 ，实时动态地将压缩机输出与实际冷却需求相匹配。

传统的固定容量制冷系统以二元方式运行——要么满负荷运行，要么完全关闭。这种方法本质上效率低下，因为现实世界的冷却需求会根据环境温度、仓库流量、产品装载和其他变量而不断波动。当需求低于峰值时，锁定在满负荷运行的系统就会浪费能源；循环关闭和开启的系统会因重复的启动能量激增和温度恢复期而失去效率。

的 KCS Series multi-stage regulation avoids both failure modes by adjusting compressor capacity in discrete steps that closely track the actual cooling load. The documented result is an 每年能源消耗减少15%至20% 与固定容量替代方案相比。例如，对于每年消耗 500,000 千瓦时的大型冷库操作来说，减少 15%–20% 意味着每年节省 75,000 到 100,000 千瓦时 — 这一数字在整个系统的运行寿命中具有重大的财务影响。

的 system adapts to operating conditions across two primary temperature ranges: 8°C 至 -5°C 用于保鲜和冷藏应用，以及 -15°C 至 -20°C 适用于冷冻和低温冷藏环境。这种双范围功能意味着单个 KCS 单元平台可以满足根本不同的存储需求，而无需完全独立的系统设计。

七重安全防护：持续制冷不停机

在大型冷库和工业制冷中，意外的系统关闭不仅会造成不便，还可能意味着价值数千或数万美元的易腐烂库存损失、生产线停工或制药和食品安全方面的监管合规失败。 KCS 系列包含一个 7重全时安全防护系统 专门设计用于防止意外停机并在不利的操作条件下保持连续制冷。

的 protection system covers critical failure modes including:

• 线圈过温保护 — 防止电机绕组因热过载而损坏
• 油位监测 — 在压缩机损坏发生之前检测到润滑油不足
• 油压保护 — 确保始终保持足够的润滑压力
• 高低压可防止制冷剂回路异常
• 缺相保护和电气故障检测
• 排气温度监控以防止压缩机过热
• 抗短周期保护，防止损坏快速启停序列

这七个保护层共同创建了一个连续监控框架，可以在问题升级为系统故障之前识别出正在出现的问题。保护架构不是在故障发生后才做出反应，而是支持早期干预，使维护团队能够在计划的维护窗口期间而不是在紧急情况下解决问题。

广域应用：KCS 系列提供工业级性能

的 KCS Series is not a specialist unit designed for a single niche application. Its combination of capacity, efficiency, and refrigerant compatibility makes it directly applicable across a broad range of large-scale refrigeration scenarios.

制冷剂兼容性进一步增强了多功能性。 KCS系列同时支持 R22 和 R404A ，可容纳传统系统基础设施和现代 HFC 混合安装。这种兼容性对于升级现有制冷基础设施的运营商尤其重要，他们需要与现有制冷剂回路集成的新冷凝装置，而无需进行完整的系统转换。

凯迪30年的业绩记录和行业客户群

为大型制冷装置选择冷凝机组是一项长期承诺——这些系统预计能够可靠运行 10 至 20 年或更长时间。因此，制造商的业绩记录、技术能力和售后支持基础设施与该单位发布的规格同样重要。

浙江凯迪制冷设备有限公司 带来近 30 年的专注制冷行业经验 t

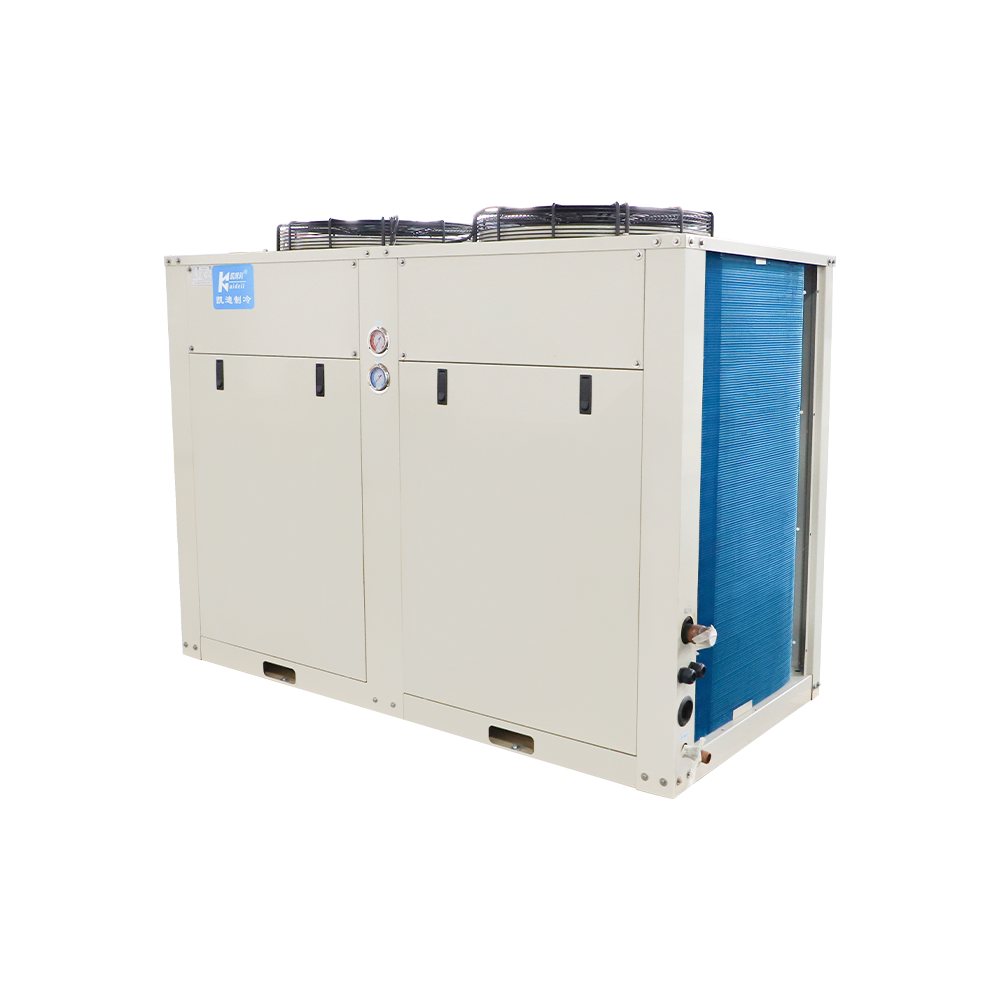

的 KU系列活塞式冷凝机组 是一种专门构建的商业制冷解决方案，围绕经过时间考验的活塞压缩技术原理而设计。与涡旋或螺杆压缩机不同，活塞压缩机通过精确的往复运动来运行——活塞在气缸内前后移动以压缩制冷剂气体，在进入制冷循环之前提高其压力和温度。这种机械方法使 KU 系列在可靠性、可维护性和成本效益是不容忽视的优先事项的应用中具有明显的优势。

该装置的核心是将活塞压缩机集成在一个 整体箱式结构 — 一体式机柜设计，将压缩机、冷凝器、风扇电机和相关组件容纳在一个紧凑的组件中。这种集成方法简化了安装，减少了现场组装连接的数量，并最大限度地减少了现场所需的占地面积。对于安装环境受限的设施经理、仓库操作员和制冷承包商来说，空间效率不是一个小细节，它通常是决定性因素。

的 KU Series is engineered to serve a broad spectrum of commercial and industrial refrigeration needs, from 中小型冷库 对全天间歇运行的商用展示冰箱和食品服务柜进行连续制冷循环。其自适应性能特征意味着操作员无需过度指定或低估其设备 - 该装置可在不同的负载条件下提供稳定、可靠的输出。

结构紧凑，换热性能优越

KU 系列最直接的实用优势之一是它 紧凑的盒式设计 。商业制冷装置经常面临现实世界的限制——加工设施的占地面积有限、机械室狭小、屋顶或建筑物旁边的室外放置空间有限。 KU 系列通过将所有组件整合到一个统一的、节省空间的外壳中，直接解决了这些限制，该外壳可以适应各种现场环境，而无需进行结构修改。

除了物理尺寸之外，该装置的内部布局也经过精心设计，以最大限度地提高热性能。冷凝器部分具有 风场分布均匀 ，这意味着气流得到管理，以便冷凝器的整个热交换表面以一致的效率运行，而不是在某些区域缺乏气流。实际上，这意味着冷凝器在其整个表面积上做有用的工作，而不仅仅是在气流集中的区域。

的 result is a measurable improvement in 热交换效率 — 该装置可以更有效地排出制冷剂回路中的热量，从而降低冷凝压力，减少压缩机工作，最终提高整个制冷系统的能源性能。对于全天候运行制冷设备的操作来说，即使是热交换效率的适度改进，随着时间的推移也会直接转化为电力消耗的减少。

能源效率和低噪音运行：为什么它在商业环境中很重要

商业制冷是食品零售、食品服务、药品储存和物流运营中电力消耗的最大贡献者之一。提供一个单位 高能效比（EER） 不仅对环境有利，而且还直接降低了运行成本，而冷凝机组安装的典型使用寿命长达数年。

的 KU Series achieves its efficiency performance through a combination of factors: the inherent thermodynamic characteristics of piston compression when matched to appropriate operating conditions, the optimized heat exchange design described above, and careful system integration that avoids the parasitic losses common in less thoughtfully engineered units. The performance design ensures the refrigeration effect is maintained without unnecessary energy expenditure — operators get the temperature control they need without paying for wasted capacity.

外转子电机和风扇降噪

噪音是商业制冷中经常被忽视的操作问题。安装在零售楼层附近、医院或制药环境中或住宅附近的物流设施中的装置必须满足实际的噪音期望。 KU 系列通过使用 外转子电机 驱动冷凝器风扇。外转子电机将电机绕组放置在旋转的外壳上，而不是固定在中心定子上，这使得风扇叶片直径相对于电机的功率输出更大、旋转速度更慢。实际效果是产生更安静的气流——风扇以更少的湍流和更低的转速移动相同体积的空气，从而降低机械和空气动力噪音。

这个设计创造了一个 安静的经营氛围 不牺牲设备所需的散热能力。对于优先考虑客户或员工舒适度的企业来说，这是一个有意义的运营优势。

易于维护的设计可减少停机时间

在任何商业制冷应用中，计划外停机的代价都是高昂的。冷库故障可能意味着库存损坏、运营中断和监管合规问题。 KU 系列的设计考虑到了这一现实，融入了使日常维护和紧急维修更快、技术要求更低的功能。

易拆卸面板设计

的 unit's panels are engineered for 快速拆卸和重新安装 ，使技术人员能够检修内部组件——压缩机、电气连接、制冷剂阀门和风扇组件——而无需进行维修性较差的设计中常见的耗时的拆卸过程。日常检查、过滤器检查和小修可以高效完成，这对于依赖内部维护人员而不是专门的制冷专家的操作尤为重要。

严格的原材料质量控制

长期可靠性在设备出厂前就已开始。 KU 系列由以下机构支持 严格控制原材料采购 ，专门维护供应商关系，以确保一致的组件质量。换热器材料、结构部件、电气部件和制冷剂侧硬件均符合质量标准，直接影响机组的使用寿命和性能稳定性。这种上游质量承诺降低了组件过早失效的可能性以及随之而来的维护负担。

制冷剂兼容性和广泛的应用范围

制冷剂的选择是购买任何冷凝机组的一个关键考虑因素，特别是随着全球法规不断围绕高 GWP（全球变暖潜值）制冷剂不断发展。 KU 系列支持多种制冷剂，使运营商和承包商能够灵活地根据其特定的监管环境和应用要求指定设备。

这种多制冷剂兼容性使 KU 系列适用于 食品冷藏、商业冷藏、医药冷链 行业——温度要求、监管环境和运营概况截然不同的市场。药品冷链应用可能需要在窄带内精确维持温度，以保护产品完整性，而食品加工冷室可能会优先考虑最大降温速度和持续低温能力。 KU 系列可以有效地服务于这两种环境。

压缩机兼容性：跨品牌和规格的灵活性

冷凝机组的性能与其压缩机密不可分，不同的应用需要不同的压缩机规格。 KU 系列设计有 多品牌压缩机兼容性 ，允许该装置配置来自各个领先制造商的压缩机，以匹配每个安装的精确容量、操作范围和预算要求。

这种灵活性对于承包商和系统集成商来说尤其有价值，他们可能根据区域可用性、现有服务协议或特定项目规范拥有首选压缩机品牌。 KU 系列的买家可以选择最适合其运营和商业优先事项的压缩机配置，同时受益于相同的经过验证的冷凝机组平台，而不是局限于单一压缩机品牌。

的 compatibility also extends the useful life of the platform — if a compressor requires replacement after years of service, the unit structure accommodates alternative compressor options rather than necessitating complete unit replacement.

关键应用：KU 系列提供最大价值的领域

• 中小型冷库 — 持续的制冷需求、可靠的长期性能、低维护费用
• 商用冰箱和展示柜 — 间歇循环、安静运行要求、能源效率重点
• 食品加工和配送设施 — 广泛的制冷剂兼容性，在不同的环境条件下具有稳健的性能
• 医药医疗冷链 — 精确、稳定的温度控制，合规性的可靠性
• 超市和食品零售 — 经过验证的 R404A/R507 兼容性和适用于高利用率环境的可维护性

关于KU系列活塞冷凝机组的常见问题

问：活塞式冷凝机组和涡旋式冷凝机组有什么区别？

活塞（往复式）压缩机使用活塞和气缸机构来压缩制冷剂，具有出色的耐用性、宽容量范围且易于现场维修。涡旋压缩机使用两个交错的螺旋元件，以平稳、安静的运行而闻名。 KU 系列等活塞装置通常在可维护性和多制冷剂灵活性方面具有优势，使其成为商业冷藏和食品制冷应用的有力选择。

问：哪些制冷剂与 KU 系列兼容？

的 KU Series supports R134a、R404A、R507 和 R22 ，涵盖从传统 HCFC 系统到现代 HFC 和 HFC 混合应用的中低温制冷应用的全系列。

问：KU 系列可以与不同制造商的压缩机一起使用吗？

是的。 KU 系列设计有 多品牌压缩机兼容性 ，允许承包商和系统集成商根据项目要求和区域可用性指定来自不同制造商的压缩机。

问：KU系列的日常维护有多困难？

的 unit features an 易拆面板设计 这使得技术人员能够快速访问所有主要组件。这既降低了例行检查所需的技能水平，也降低了计划内和计划外维护活动的时间成本。

问：KU 系列适合药品冷链应用吗？

是的。 KU 系列提供 稳定、一致的制冷性能 并支持制药和医疗冷链环境中常用的制冷剂类型。其可靠性和精确操作使其非常适合温度偏移可能损害产品完整性的应用。

在任何蒸汽压缩制冷循环中，蒸发器和冷凝器都是热管理的两个关键支柱。虽然它们在压力范围的两端运行，但它们的协同作用决定了系统的整体效率。的 蒸发器 负责从目标介质（空气、水或工艺化学品）吸收热量，导致制冷剂沸腾并变成气体。相反，冷凝器将积聚的热量排入环境中，将制冷剂转变回液态。对于工业应用，有效管理这种交换可以减少能源开销多达 20% 至 30% 每年。

选择高性能组件不仅涉及容量，还涉及容量。它是将制冷剂的相变特性与二次流体的热特性相匹配。现代设计优先考虑高传热系数和低压降。例如，精心设计的壳管式蒸发器可以维持一个狭窄的“接近温度”，使系统能够在更高的吸气压力下运行，这显着 降低压缩机的工作比 并延长设备的使用寿命。

比较分析：蒸发器与冷凝器

虽然这两个单元都是热交换器，但由于它们内部发生的相变的性质，它们的设计规格有所不同。了解这些细微差别对于采购和维护团队确保系统平衡并防止制冷循环出现瓶颈至关重要。

工程标准和材料耐久性

蒸发器和冷凝器都被归类为压力容器，必须遵守严格的制造规范，以确保操作员的安全和操作的连续性。高质量的单位通常是根据 GB150.1-2011和GB151-2014标准 ，它决定了壳体的厚度、焊缝的质量以及不同制冷剂允许的材料类型。使用不合格的材料可能会导致应力腐蚀开裂，特别是在使用氨 (R717) 或 R410A 等高压合成制冷剂的系统中。

增强管几何形状的重要性

为了在不增加设备物理占地面积的情况下最大限度地提高热传递，制造商采用内部增强的管道。在蒸发器中，“内螺纹”或“微型翅片”管会在制冷剂中产生湍流，防止形成抑制沸腾的停滞蒸汽层。在冷凝器中，特殊的管表面有助于冷凝液膜更快地排出，确保更多的管表面可用于气体与液体的接触。这项技术允许 传热效率提高 15% 至 25% 与光滑孔管相比。

常见挑战：结垢和油液管理

如果不控制操作变量，即使是最先进的热交换器也将无法达到其额定容量。蒸发器和冷凝器中两个最重要的性能杀手是水垢堆积（污垢）和油记录。在水冷式冷凝器中，硬水中的矿物质沉积物只能形成绝缘层 0.5毫米厚 ，但这足以使传热效率降低近 30% .

有效的管理策略包括：

• 采用高效油分离器，防止压缩机油覆盖蒸发器管。
• 安装自动管道清洁系统或维持严格的冷凝器化学水处理方案。
• 确保适当的制冷剂充注量，以避免蒸发器“饥饿”或冷凝器“淹没”。

长期可靠性维护协议

为了保护您的投资，主动维护计划是不容协商的。由于这些部件在高压和温差下运行，热应力最终会导致材料疲劳。定期检查可确保装置在以峰值热力学效率运行时保持符合安全法规。

1. 每季度泄漏检测：使用电子卤素检测器检查所有钎焊和法兰接头，即使是 5% 制冷剂损失 会导致冷却能力显着下降。
2. 年度管道检查：在管道破裂发生之前，利用涡流检测来识别内部点蚀或腐蚀。
3. 泄压阀 (PRV) 认证：确保所有安全阀均已校准且不受阻碍，按照 NB/T47012-2020 制冷压力容器指南。
4. 水侧清洁：每年机械刷冷凝管，以去除化学处理可能遗漏的生物粘液和水垢。

通过了解蒸发器和冷凝器的不同作用和维护需求，设施运营商可以确保其制冷系统数十年来提供一致、安全且经济高效的冷却。高质量组件的集成是实现可持续工业运营的第一步。

为了追求卓越运营，现代工业设施越来越多地放弃传统的水冷系统，转而采用 大型蒸发式冷凝器 s。这种转变主要是由于该设备能够将冷却塔和水冷冷凝器的功能组合成一个高效装置。通过利用蒸发潜热，这些系统可以比风冷替代方案更有效地散热，特别是在环境温度波动较大的环境中。对于大规模应用，保持较低冷凝温度的能力直接转化为 节能高达 15% 至 25% 适用于整个冷藏架。

蒸发式冷凝器的基本优点在于其较低的冷凝温度，该温度与环境湿球温度而不是干球温度有关。这使得系统能够以更高的性能系数 (COP) 运行。在管理大规模负载时，即使是 冷凝温度降低1°C 可以显着降低压缩机功耗，使这些装置成为冷藏、化学加工和大规模食品制造的首选。

性能比较：蒸发冷却系统与传统冷却系统

要了解为什么大型蒸发式冷凝器是一项优越的投资，与与冷却塔配对的标准壳管式装置相比，了解其资源消耗和运行足迹会有所帮助。大型装置专门设计用于处理高质量流量，同时最大限度地减少现场所需的物理空间。

大型单元的结构设计和材料完整性

鉴于这些装置通常安装在室外并暴露在自然环境中，因此材料选择是长期可靠性的关键因素。大型蒸发式冷凝器通常采用重型 热镀锌钢或不锈钢 用于外壳和线圈部分。这种结构可以保护装置免受持续水蒸发和矿物质堆积的腐蚀。

先进线圈技术的重要性

冷凝器的心脏是冷凝盘管。在大型系统中，盘管设计必须平​​衡内部制冷剂压降与外部空气和水流。通常采用椭圆形或倾斜管设计来确保冷凝的液体制冷剂快速排放到接收器，防止出现“液体回流”，从而大大减少有效传热面积。高性能装置在超过压力下进行测试 2.5兆帕 确保安全并符合全球压力容器标准。

优化气流和消除漂移

为了保护周围环境并节约用水，现代蒸发式冷凝器配备了高效除水器。这些组件捕获排出气流中夹带的水滴，将水损失减少到小于 循环水率的0.001% 。这不仅节省了资源，还可以防止矿藏扩散到附近的设备上。

工业规模冷凝器的关键维护策略

由于大型蒸发冷凝器处理大量的空气和水，因此很容易结垢和生物污垢。如果没有主动的维护计划，传热效率可能会迅速下降，导致高水头压力和潜在的系统停机。

行业标准维护实践包括：

• 自动化水处理：实施“排污”循环以维持 浓度循环 (CoC) 达到防止水垢形成的水平，同时最大限度地减少水的浪费。
• 喷嘴检查：每月检查喷雾分配系统，确保整个线圈表面湿润，防止导致快速结垢的“干点”。
• 风机传动维护：大型机组常采用皮带传动或直联轴流风机；确保适当的张力或润滑可防止夏季峰值负载期间出现机械故障。
• 污水坑清洁：清除冷水池中积累的淤泥和碎片，以防止泵堵塞和细菌的营养源。

利用混合蒸发解决方案让您的设施面向未来

随着水资源短缺成为一个更加紧迫的全球问题，许多大型蒸发冷凝器现在都配备了变速驱动器 (VFD) 和混合控制。这些系统可以在寒冷的月份以“干燥模式”运行，当周围空气足以处理热负荷时，完全消除水消耗。过渡到智能、大型蒸发系统不仅仅关乎当前的性能；还关乎当前的性能。这是一项战略举措，旨在确保 遵守不断变化的环境法规 以及不断上升的公用事业成本。

通过投资高质量的蒸发技术，设施可以确保可靠的冷却基础，从而在高容量排热与尽可能低的能源足迹之间取得平衡。

在工业制冷和暖通空调系统领域，排热效率决定了整个工厂的整体性能和能耗。的 KCWS系列壳管式水冷冷凝器 作为设计用于处理密集热负载的主要组件而脱颖而出。这些装置的设计目的是通过将热量传递给循环水来促进制冷剂从气体到液体的相变，这一过程需要精密的工程来确保最大的热通量。无论是用于商业冷库还是大型工业加工，选择具有广泛容量范围的冷凝器 - 特别是在 8.3KW和397.3KW — 允许工程师有效地扩展他们的冷却解决方案。

选择正确的冷凝器不仅仅涉及匹配千瓦额定值；它需要了解流体动力学和材料兼容性。 KCWS 系列的开发是为了支持多种制冷剂，包括 R134a、R404A、R507、R407C 和 R22 。这种多制冷剂兼容性确保设施可以过渡到更环保的选项或维护现有系统，而无需更换核心压力容器，从而为设施管理者提供面向未来的投资。

遵守严格的安全和制造标准

在处理高压制冷设备时，安全是最重要的考虑因素。 KCWS系列产品在技术监督局的严格监督下生产，确保交付到工作现场的每台设备均达到或超过国家安全要求。通过遵守既定规范，这些冷凝器可以最大限度地降低灾难性故障的风险，并确保在波动压力循环下的长期结构完整性。

下表概述了管理 KCWS 系列设计和检查的具体监管框架：

不同环境条件下的多功能性

采购官员最常见的问题之一是标准水冷冷凝器是否能够承受恶劣的环境，例如沿海地区或海上应用。 KCWS 系列通过提供专门的变体来解决这个问题，包括 耐海水冷凝器 。这些装置采用耐腐蚀合金和增强涂层技术来防止标准铜管热交换器中常见的盐引起的降解。

优化换热能力

通过内部管几何形状实现性能优化。 KCWS系列采用高效螺纹管，增加水流湍流度，打破边界层，提高传热系数。这种技术设计允许更紧凑的外壳尺寸，同时保持巨大的体积 容量397.3KW ，节省宝贵的机房空间。

KCWS 设计的主要优点包括：

• 水侧压降低，降低泵送能源成本。
• 由于管内水流速度得到优化，因此具有高防垢能力。
• 可拆卸的端盖可实现简单的机械清洁和检查。

长寿和安全的维护最佳实践

即使是最坚固的压力容器也需要系统的维护计划，以防止水垢和生物膜的逐渐积聚。对于水冷系统，水质是最重要的因素。硬水会导致钙沉积，充当绝缘体，显着降低热交换效率并迫使压缩机更加努力地工作，从而增加电力消耗 高达 15-20% .

为了使 KCWS 系列保持最佳性能，请遵循以下操作指南：

1. 监测进水温度——出水温度与制冷剂冷凝温度之间的差值。增幅超过 2℃ 通常表示有污垢。
2. 每年对管道进行涡流检测，以在泄漏发生之前检测是否有壁变薄或点蚀的情况。
3. 确保水处理系统保持正确的 pH 值和杀菌剂浓度，以防止微生物生长。
4. 验证所有安全泄压阀是否根据当地压力容器法规每 12 至 24 个月进行一次检查和重新认证。

通过集成这些安全标准和维护协议，KCWS 系列壳管式水冷冷凝器为任何制冷挑战提供可靠的高性能解决方案，平衡原始功率与复杂的工程安全性。
