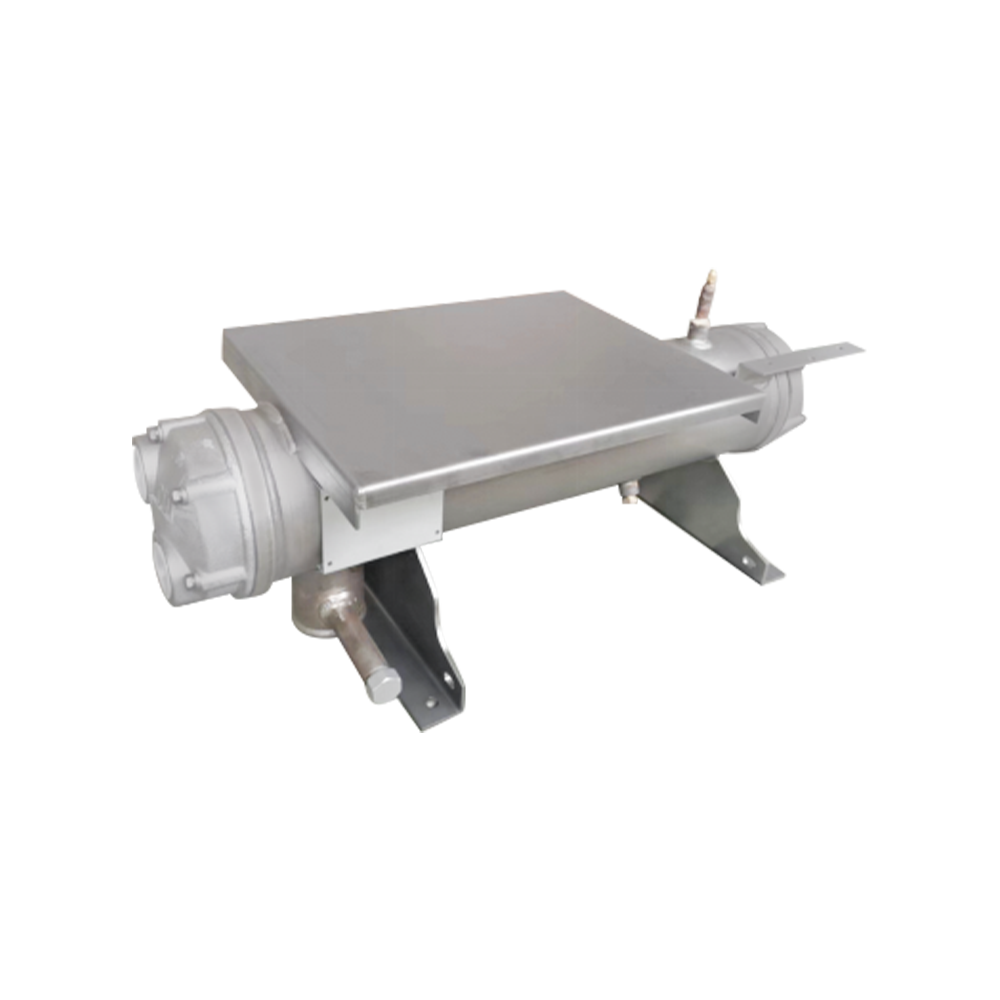

KCWS系列壳管式水冷冷凝器

KCWS系列壳管式水冷冷凝器作为凯迪系列中的重要压力容器产品，严格遵循 GB150.1~GB150.4-2011《压力容器》、GB151-2014《热交换器》、NB/T47012-2020《制冷装置用压力容器》等相关国家标准和行业标准，从设计、选材、制造到检验出厂的每一个环节，都在技术监督局的监督检验下完成，确保用户可安心使用。该系列包含壳管式水冷冷凝器、海水冷凝器等多种类型，换热量覆盖 8.3KW 至 397.3KW，适用于 R134a、R404A、R507、R407C、R22 等各类制冷剂，能满足不同场景的制冷换热需求。

联系我们

上一个：没有上一个产品下一个：KCS系列螺杆冷凝机组

01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

产品特点
1.强化传热：采用双侧强化高效传热铜管，与供方合作开发凯迪冷凝器新型专用齿形，显著提升了换热效率，让热量传递更迅速、充分，在保证换热量的同时，有助于缩小设备体积。

2.适配灵活：采用标准化设计，同时支持根据客户的具体需求进行定制，能更好地契合不同的安装环境和使用场景。进出水接口采用左右异位设计，且为国家标准螺纹接口，极大地方便了客户现场管道及阀件的安装，减少了安装过程中的繁琐工序。

3.运行稳靠：独特的集液包设计，能更好地适应筒体中冷媒的波动，为系统提供更稳定的供液效果，增强了机组运行的稳定性。管板管孔采用多道密封槽设计，大幅降低了管板与换热管之间的泄露风险，进一步提升了设备的可靠性。

4.安装省心：标配压缩机支架、压力表及油分支架，为客户的安装工作提供了便利，节省了安装时间和成本。

5.安全周全：设置有 “安全易熔塞” 装置，当壳程里的液体温度超过设定值时，会自动融化、降压，保障制冷系统的安全；前后端盖下端均设有排水口，便于客户排水，避免因环境温度低导致管程内积水结冰冻破换热管；所有产品都经过壳程和管程压力测试并保压合格，从源头杜绝泄漏隐患。

6.性能优异：经过二次喷丸处理，确保了壳体内的洁净度，同时使油漆能够牢固附着，让产品外形美观。整体具有体积小、换热量大、故障率低等优点，能在长期使用中保持良好性能。

020

设计序列号：A、B、C......,第1次设计可省略

筒体规格： B—表示小筒体，B1—表示大筒体，C—表示大筒体

系列代码1：J—表示带集液包系列，不带集液包省去;

冷量（匹数）：以HP为单位，用三位数字表示，如080—表示80HP，150—表示150HP

系统数量： S—表示单系统；D-表示双系统，T—表示三系统

载冷剂代码：W—表示普通水冷（Water）;S—表示海水（Sea）

产品代码： C—表示壳管式冷凝器；E—表示壳管式蒸发器；

品牌代码： K—表示凯得利牌

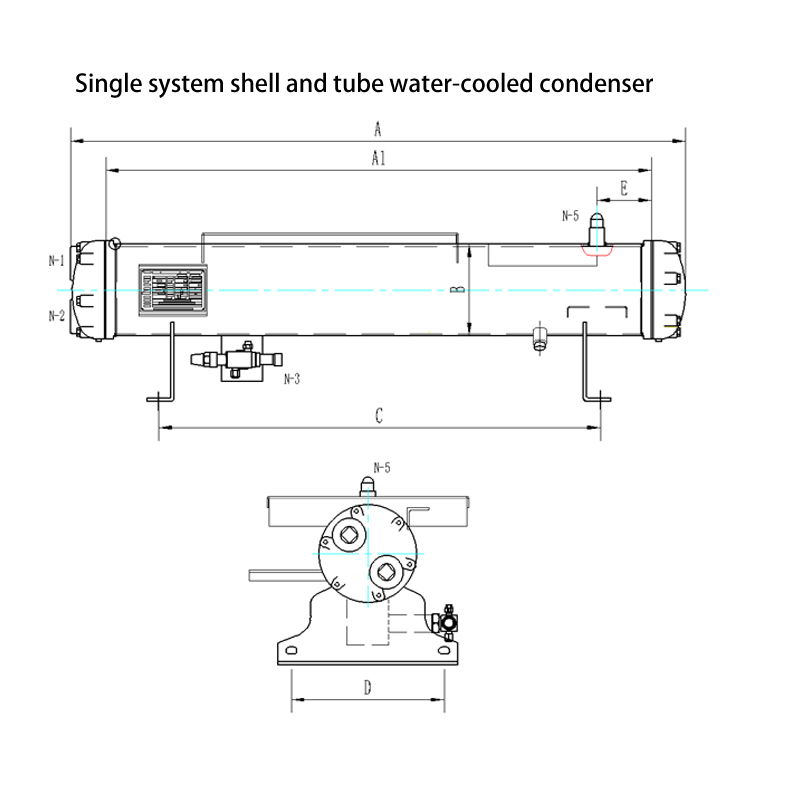

单系统壳管水冷冷凝器

型号	HP	换热量（KW）	外型尺寸及安装尺寸（mm)						出液/进气（mm）		水管N-1/N-2	重量（kg）
型号	HP	换热量（KW）	A	A1	B	C	D	E	N-3	N-5	水管N-1/N-2	重量（kg）
KCWS-003/JBB	3	8.3	827	700	168	500	280	100	12	16	1-1/2"	44
KCWS-005/JBB	5	12.5	827	700	168	500	280	100	12	22	1-1/2"	46
KCWS-008/JBB	8	19	927	800	168	600	280	100	16	22	1-1/2"	52
KCWS-010/JBB	10	23.7	1127	1000	168	800	280	100	16	28	1-1/2"	60
KCWS-015/JBB	15	36.9	1245	1100	219	900	330	100	19	28	2"	93
KCWS-020/JBB	20	43.4	1245	1100	219	900	330	100	19	28	2"	96
KCWS-025/JBB	25	50.4	1305	1160	219	900	330	100	22	35	2"	101
KCWS-030/JBB	30	59.2	1645	1500	219	1100	330	100	28	35	2"	116
KCWS-040/JBB	40	88.8	1848	1700	219	1100	330	100	28	42	2"	126
KCWS-070/JBB	70	154.3	1848	1700	273	1100	380	100	46	54	2-1/2"	205
KCWS-080/JBB	80	176.9	2098	1950	273	1200	380	100	46	54	2-1/2"	230
KCWS-005/JB1B	5	13.3	1042	900	219	500	330	100	12	22	2"	58
KCWS-008/JB1B	8	19.7	1142	1000	219	650	330	100	16	22	2"	76
KCWS-010/JB1B	10	24.7	1142	1000	219	650	330	100	16	28	2"	78
KCWS-015/JB1B	15	36.9	1251	1100	273	900	380	100	19	28	2-1/2"	121
KCWS-020/JB1B	20	43	1361	1210	273	900	380	100	22	28	2-1/2"	124
KCWS-025/JB1B	25	50.3	1651	1500	273	1100	380	100	22	35	2-1/2"	142
KCWS-030/JB1B	30	59.2	1651	1500	273	1100	380	100	28	35	2-1/2"	146
KCWS-035/JB1B	35	71	1651	1500	273	1100	380	100	28	35	2-1/2"	151
KCWS-040/JB1B	40	88.7	1651	1500	273	1100	380	100	28	42	2-1/2"	160
KCWS-050/JB1B	50	100.6	1851	1700	273	1300	380	100	35	42	2-1/2"	176
KCWS-060/JB1B	60	130.7	1851	1700	273	1300	380	100	35	42	2-1/2"	190
注：易熔塞借口N-5：NPT3/8"

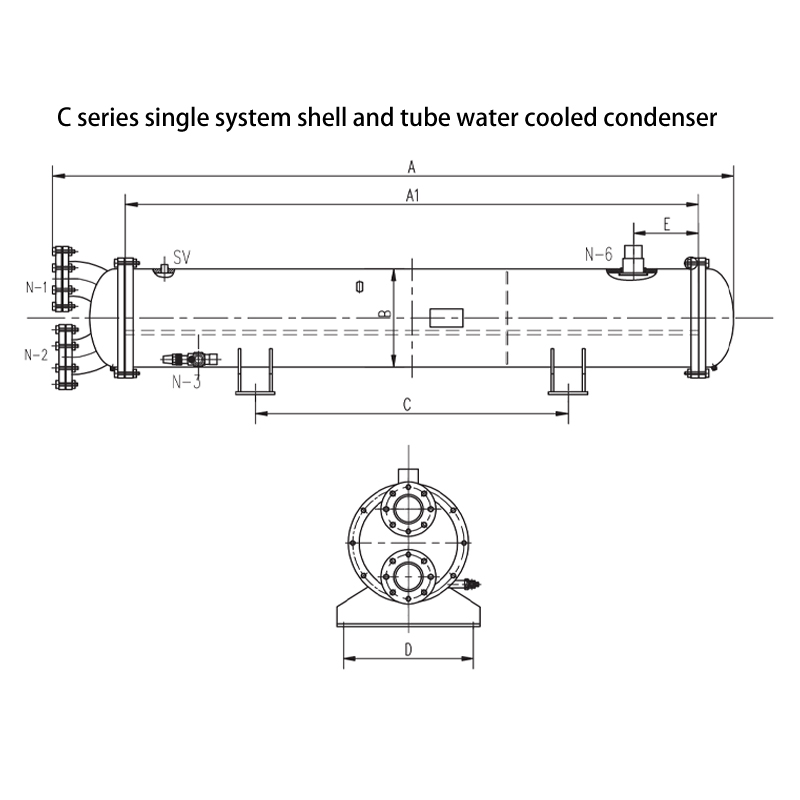

C系列单系统壳管水冷冷凝器

型号	HP	换热量（KW）	外型尺寸及安装尺寸（mm)						连接口直径Φ
型号	HP	换热量（KW）	A	A1	B	C	D	E	N-6/进气（mm）	N-3/出液（mm）	N-2/进水（英寸）	N-1/出水（mm）	SV/安全阀（英寸）
KCWS-070/JCA	70	154.4	2035	1700	325	1000	450	150	54	42	3	3	Rc3/8
KCWS-080/JCA	80	177.1	2285	1950	325	1200	450	150	54	42	3	3
KCWS-090/JCA	90	200.2	2285	1950	325	1200	450	150	54	42	3	3
KCWS-100/JCA	100	223.9	2436	2100	325	1300	450	200	54	42	4	4
KCWS-120/JCA	120	263.3	2636	2300	325	1500	450	200	54	42	4	4
KCWS-130/JCA	130	284.3	2813	2400	377	1400	500	250	67	54	4	4
KCWS-140/JCA	140	303.2	2813	2400	377	1400	500	250	67	54	4	4
KCWS-150/JCA	150	320.8	2913	2500	377	1500	500	250	67	54	4	4
KCWS-160/JCA	160	338.1	2913	2500	377	1500	500	250	67	54	4	4
KCWS-180/JCA	180	355.3	2913	2500	377	1500	500	250	76	54	5	5
KCWS-200/JCA	200	397.8	3013	2600	377	1600	500	250	76	54	5	5
注：压力表接口N-4：RC1/8"；易熔塞借口N-5：NPT3/8"；安全阀为选配件

01 优势

02规格

020

设计序列号：A、B、C......,第1次设计可省略

筒体规格： B—表示小筒体，B1—表示大筒体，C—表示大筒体

系列代码1：J—表示带集液包系列，不带集液包省去;

冷量（匹数）：以HP为单位，用三位数字表示，如080—表示80HP，150—表示150HP

系统数量： S—表示单系统；D-表示双系统，T—表示三系统

载冷剂代码：W—表示普通水冷（Water）;S—表示海水（Sea）

产品代码： C—表示壳管式冷凝器；E—表示壳管式蒸发器；

品牌代码： K—表示凯得利牌

单系统壳管水冷冷凝器

型号	HP	换热量（KW）	外型尺寸及安装尺寸（mm)						出液/进气（mm）		水管N-1/N-2	重量（kg）
型号	HP	换热量（KW）	A	A1	B	C	D	E	N-3	N-5	水管N-1/N-2	重量（kg）
KCWS-003/JBB	3	8.3	827	700	168	500	280	100	12	16	1-1/2"	44
KCWS-005/JBB	5	12.5	827	700	168	500	280	100	12	22	1-1/2"	46
KCWS-008/JBB	8	19	927	800	168	600	280	100	16	22	1-1/2"	52
KCWS-010/JBB	10	23.7	1127	1000	168	800	280	100	16	28	1-1/2"	60
KCWS-015/JBB	15	36.9	1245	1100	219	900	330	100	19	28	2"	93
KCWS-020/JBB	20	43.4	1245	1100	219	900	330	100	19	28	2"	96
KCWS-025/JBB	25	50.4	1305	1160	219	900	330	100	22	35	2"	101
KCWS-030/JBB	30	59.2	1645	1500	219	1100	330	100	28	35	2"	116
KCWS-040/JBB	40	88.8	1848	1700	219	1100	330	100	28	42	2"	126
KCWS-070/JBB	70	154.3	1848	1700	273	1100	380	100	46	54	2-1/2"	205
KCWS-080/JBB	80	176.9	2098	1950	273	1200	380	100	46	54	2-1/2"	230
KCWS-005/JB1B	5	13.3	1042	900	219	500	330	100	12	22	2"	58
KCWS-008/JB1B	8	19.7	1142	1000	219	650	330	100	16	22	2"	76
KCWS-010/JB1B	10	24.7	1142	1000	219	650	330	100	16	28	2"	78
KCWS-015/JB1B	15	36.9	1251	1100	273	900	380	100	19	28	2-1/2"	121
KCWS-020/JB1B	20	43	1361	1210	273	900	380	100	22	28	2-1/2"	124
KCWS-025/JB1B	25	50.3	1651	1500	273	1100	380	100	22	35	2-1/2"	142
KCWS-030/JB1B	30	59.2	1651	1500	273	1100	380	100	28	35	2-1/2"	146
KCWS-035/JB1B	35	71	1651	1500	273	1100	380	100	28	35	2-1/2"	151
KCWS-040/JB1B	40	88.7	1651	1500	273	1100	380	100	28	42	2-1/2"	160
KCWS-050/JB1B	50	100.6	1851	1700	273	1300	380	100	35	42	2-1/2"	176
KCWS-060/JB1B	60	130.7	1851	1700	273	1300	380	100	35	42	2-1/2"	190
注：易熔塞借口N-5：NPT3/8"

C系列单系统壳管水冷冷凝器

型号	HP	换热量（KW）	外型尺寸及安装尺寸（mm)						连接口直径Φ
型号	HP	换热量（KW）	A	A1	B	C	D	E	N-6/进气（mm）	N-3/出液（mm）	N-2/进水（英寸）	N-1/出水（mm）	SV/安全阀（英寸）
KCWS-070/JCA	70	154.4	2035	1700	325	1000	450	150	54	42	3	3	Rc3/8
KCWS-080/JCA	80	177.1	2285	1950	325	1200	450	150	54	42	3	3
KCWS-090/JCA	90	200.2	2285	1950	325	1200	450	150	54	42	3	3
KCWS-100/JCA	100	223.9	2436	2100	325	1300	450	200	54	42	4	4
KCWS-120/JCA	120	263.3	2636	2300	325	1500	450	200	54	42	4	4
KCWS-130/JCA	130	284.3	2813	2400	377	1400	500	250	67	54	4	4
KCWS-140/JCA	140	303.2	2813	2400	377	1400	500	250	67	54	4	4
KCWS-150/JCA	150	320.8	2913	2500	377	1500	500	250	67	54	4	4
KCWS-160/JCA	160	338.1	2913	2500	377	1500	500	250	67	54	4	4
KCWS-180/JCA	180	355.3	2913	2500	377	1500	500	250	76	54	5	5
KCWS-200/JCA	200	397.8	3013	2600	377	1600	500	250	76	54	5	5
注：压力表接口N-4：RC1/8"；易熔塞借口N-5：NPT3/8"；安全阀为选配件
