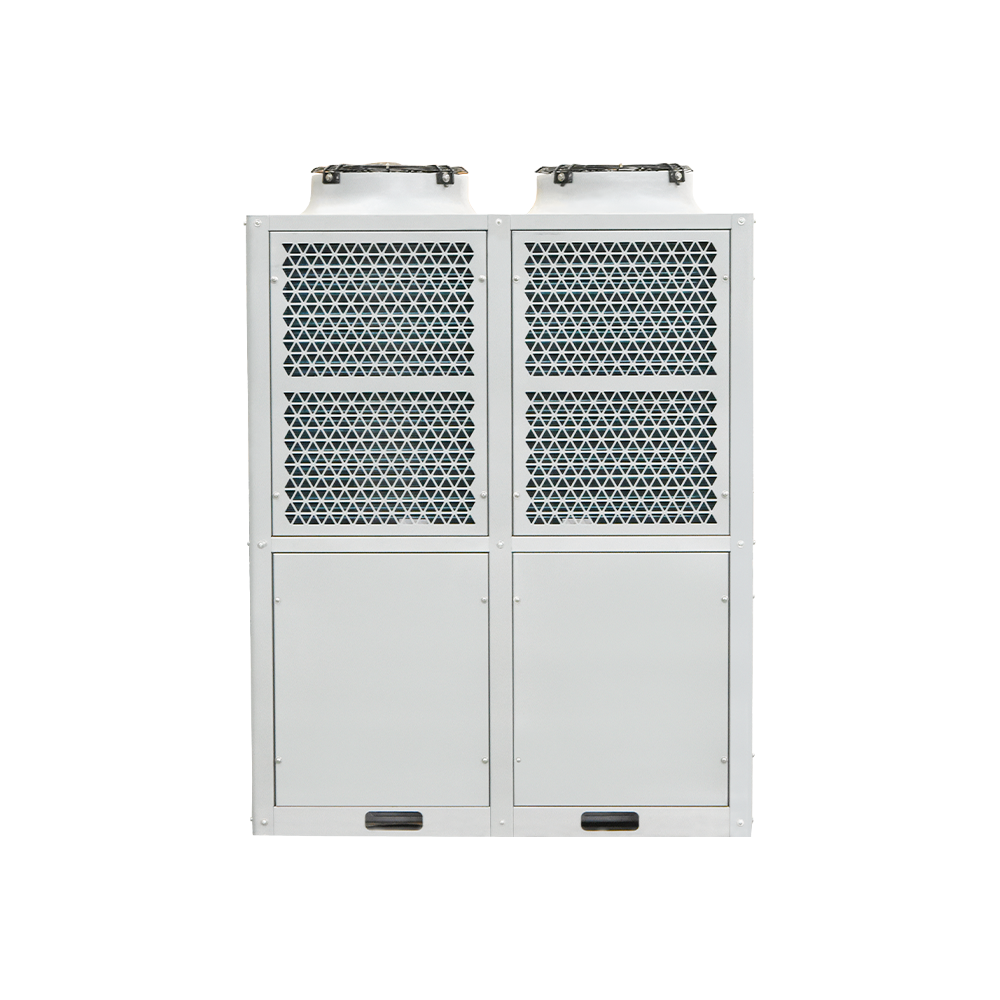

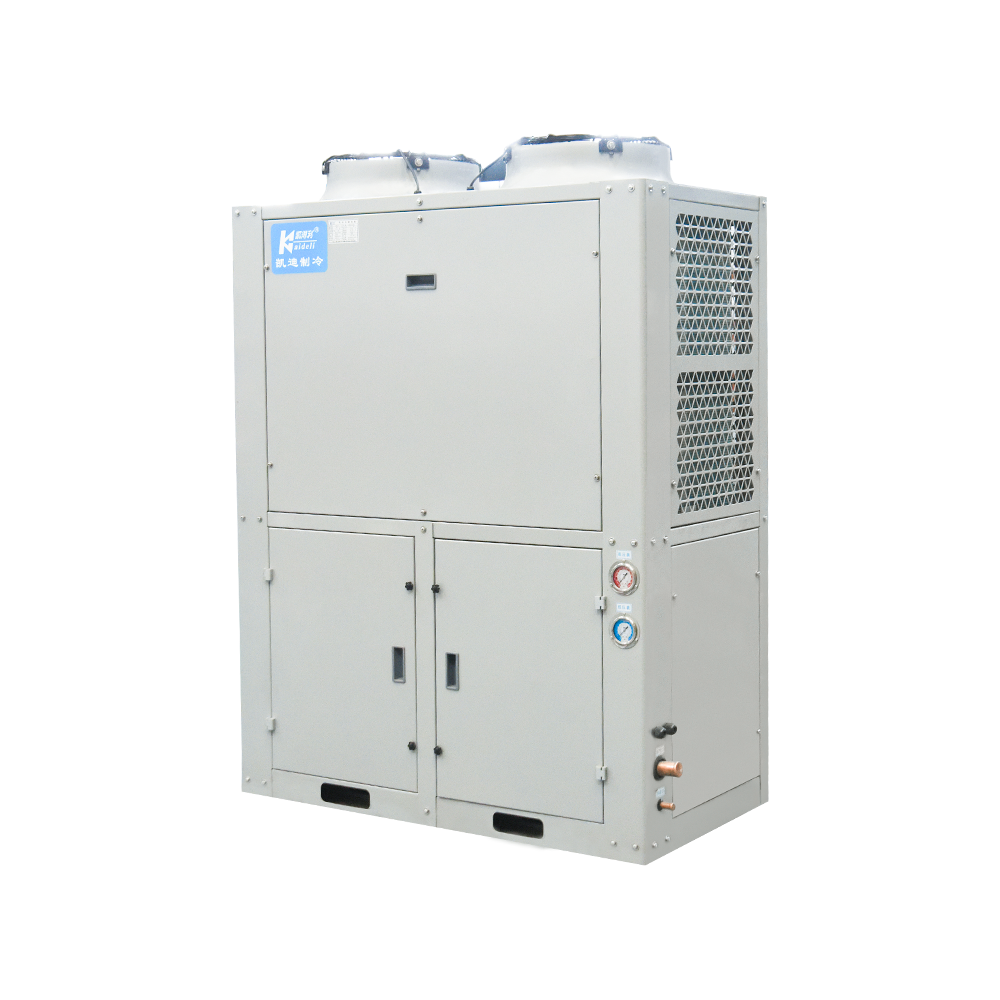

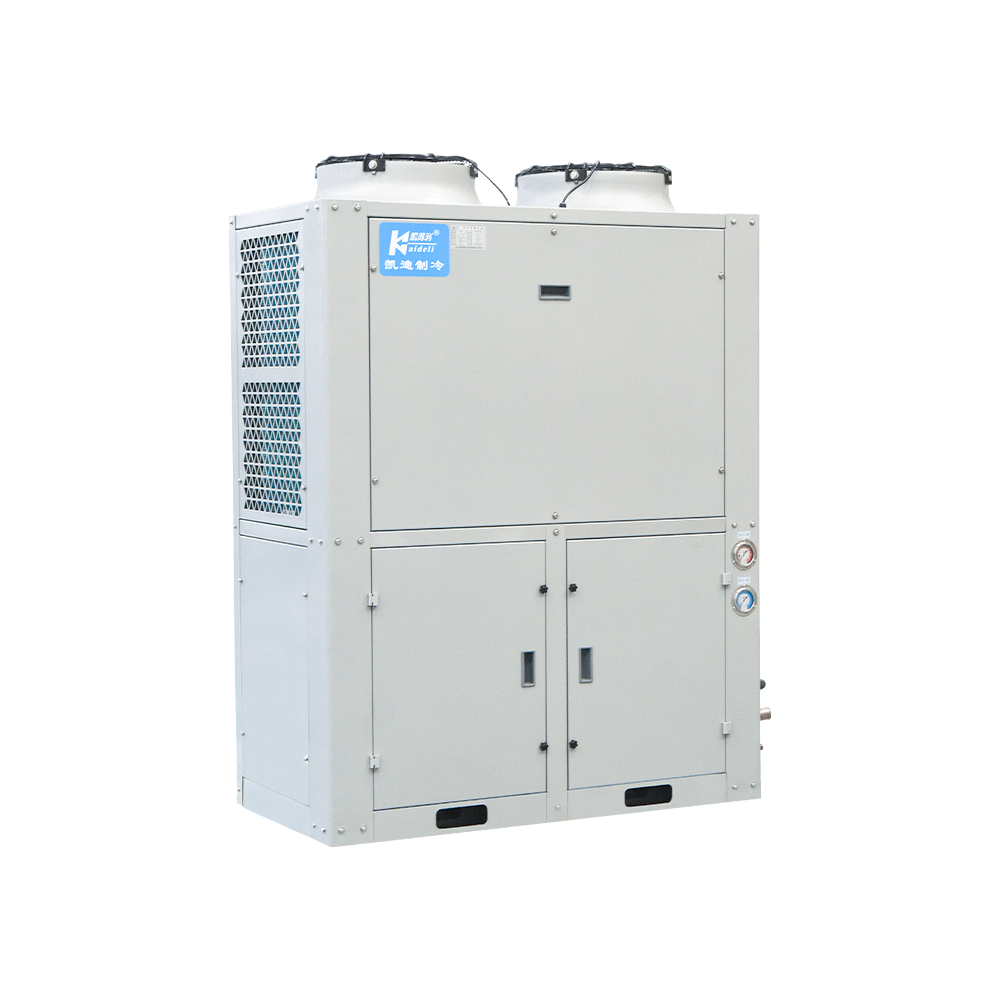

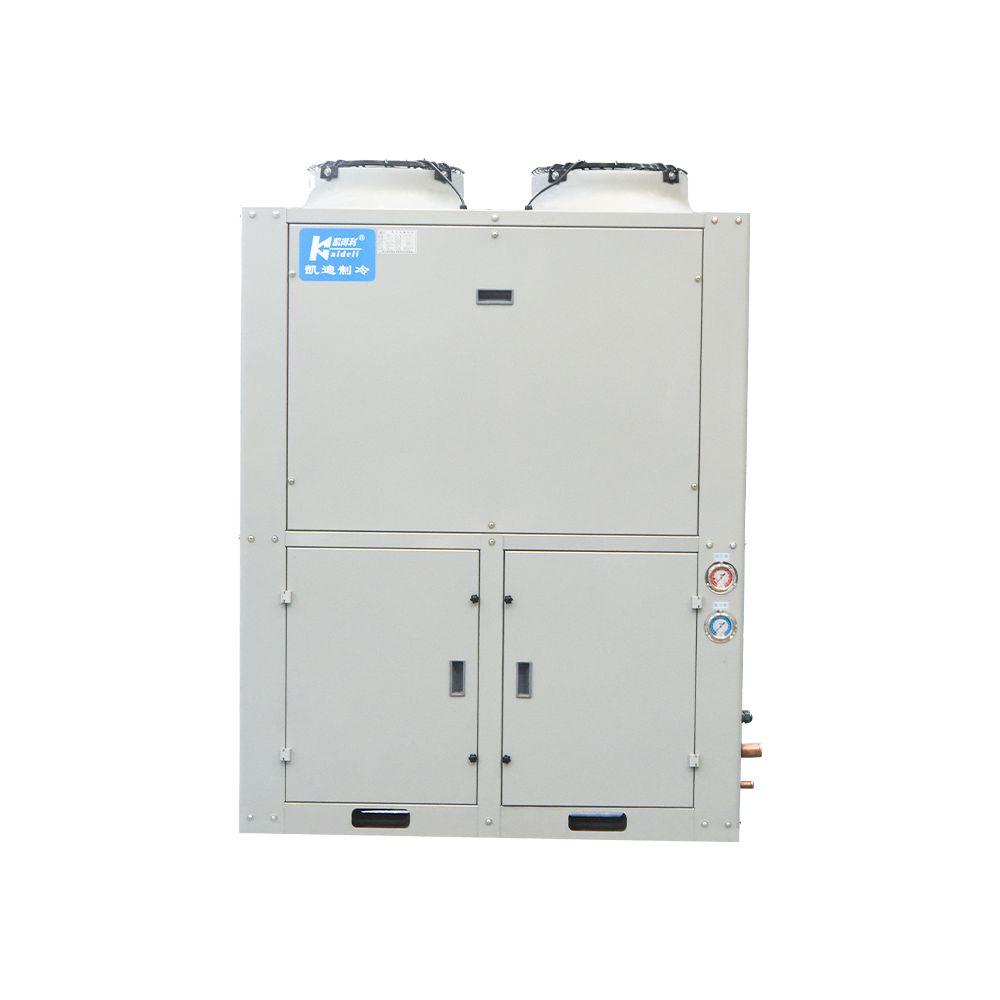

TE系列箱式冷凝机组

TE系列箱式冷凝机组是艾默生（Emerson）技术赋能的高效制冷解决方案，以涡旋压缩机为核心，采用双层大箱式结构设计，专为中低温冷库场景打造。该系列产品凭借可靠的性能、灵活的应用和便捷的维护，广泛应用于商超冷链、医药仓储、食品加工等领域，满足用户对节能、稳定、环保的多元化需求。

联系我们
上一个：KU系列活塞压缩冷凝机组下一个：BW系列箱式冷凝机组
01 产品优势 02规格参数 03尺寸图 04单元配置 05在线咨询

1.压缩机系统:
机组搭载艾默生涡旋压缩机双平台：中温型采用 ZB 系列压缩机，覆盖 - 2~5℃冷藏场景，单机能力延伸至 30HP，制冷量达 53kW；低温型配置带喷气增焓（EVI）技术的 ZFI 系列压缩机，可在 - 15~-35℃深冷环境下运行，通过动态排气阀调节压力，结合喷气增焓回路控制，使能效比提升 15%-20%。

2.热交换系统:
U 型冷凝器：采用管排精简设计，进风面积比传统结构扩大 30%，配合双风机同步运行，换热效率提升 25%。
风机优化：整体拉伸大圆角高风筒设计，结合外转子电机，在风量提升 18% 的同时，噪音降低至 68dB 以下。

3.箱体工程设计:
双层抗腐结构：镀锌钢板喷塑外壳（RAL9006 银灰色）经盐雾测试达 1000 小时以上，适应 - 40℃至 50℃极端环境。
维护便利性：上下层模块化布局，压缩机舱门采用铰链式设计，配合蜂窝吸音棉内衬，检修空间扩大 40% 且运行噪音降低 5dB。

4.智能控制逻辑:
标配微电脑控制器，支持多模式运行：
节能模式：根据环境温度自动调节双风机启停，降低 20% 能耗；
冗余保护：集成高低压开关、油压差保护、电机过热保护等 12 项安全机制

01 优势

1.压缩机系统:
机组搭载艾默生涡旋压缩机双平台：中温型采用 ZB 系列压缩机，覆盖 - 2~5℃冷藏场景，单机能力延伸至 30HP，制冷量达 53kW；低温型配置带喷气增焓（EVI）技术的 ZFI 系列压缩机，可在 - 15~-35℃深冷环境下运行，通过动态排气阀调节压力，结合喷气增焓回路控制，使能效比提升 15%-20%。

2.热交换系统:
U 型冷凝器：采用管排精简设计，进风面积比传统结构扩大 30%，配合双风机同步运行，换热效率提升 25%。
风机优化：整体拉伸大圆角高风筒设计，结合外转子电机，在风量提升 18% 的同时，噪音降低至 68dB 以下。

3.箱体工程设计:
双层抗腐结构：镀锌钢板喷塑外壳（RAL9006 银灰色）经盐雾测试达 1000 小时以上，适应 - 40℃至 50℃极端环境。
维护便利性：上下层模块化布局，压缩机舱门采用铰链式设计，配合蜂窝吸音棉内衬，检修空间扩大 40% 且运行噪音降低 5dB。

4.智能控制逻辑:
标配微电脑控制器，支持多模式运行：
节能模式：根据环境温度自动调节双风机启停，降低 20% 能耗；
冗余保护：集成高低压开关、油压差保护、电机过热保护等 12 项安全机制

02规格
TE 15 M Y
冷冻油代码，Y：POE油（R404A/R507A），不标：矿物油（R22）；
适用温度代码，H：高温，M：中温，L：低温；
压缩机名义功率（HP）；
产品系列；

中温型机组(制冷剂R22）标准设计：环境温度32℃，吸气过热度10K。

机组型号 TE08M TE09M TE10M TE12M TE13M TE15M TE20M TE22M TE25M TE30M
电源 3PH/380V/50Hz
适用温度 -2℃~5℃
压缩机 型号 ZB58KQ ZB66KQ ZB76KQ ZB88KQ ZB95KQ ZB114KQ ZB130KQ ZB150KQ ZB190KQ ZB220KQ
最大电流（A） 15.9 17.5 20.4 22.3 31 33.5 33.1 38 49.1 58.9
冷量/功率(KW) 蒸发温度 -5℃ 14.9/5.6 17.3/6.2 20.4/7.3 23.2/8.3 24.2/9.3 29.0/11.1 32.6/11.7 38.9/14.6 47.6/18.2 59.8/21.9
-8℃ 13.2/5.5 15.5/6.0 18.3/7.1 20.8/8.0 21.5/9.0 25.7/10.8 28.9/11.3 34.9/14.3 42.6/17.8 53.5/21.3
-10℃ 12.2/5.3 14.5/5.9 17.1/6.9 19.4/7.8 20.0/8.8 23.8/10.5 26.7/11.1 32.5/13.5 39.6/17.4 49.8/20.7
风机 电压（V） 3PH/380V/50HZ
电流（A） 1.02 1.02 1.02 1.7 1.7 1.9 1.9 3.2 3.2 3.2
功率（W） 2×205 2×205 2×205 2×414 2×414 2×500 2×500 2×800 2×800 2×800
转速（r/min） 1380 1380 1380 1300 1300 1380 1380 1320 1320 1320
吸气接口 (mm) φ28 φ28 φ35 φ35 φ35 φ35 φ42 φ42 φ42 φ42
供液接口 (mm) φ12.7 φ12.7 φ16 φ16 φ16 φ16 φ22 φ22 φ22 φ22
重量 (kg) 230 239 239 295 295 304 340 475 510 535
外形尺寸（L*W*H） 1290*655*1750 1290*655*1750 1290*655*1750 1590*805*1990 1590*805*1990 1590*805*1990 1590*805*1990 1890*905*2190 1890*905*2190 1890*905*2190
安装尺寸（a*b） 557*625 557*625 557*625 850*775 850*775 850*775 850*775 1000*875 1000*875 1000*875

中温型机组(制冷剂R404A/R507A） 标准设计：环境温度32℃，吸气过热度10K。

机组型号 TE08MY TE09MY TE10MY TE13MY TE15MY TE20MY TE22MY TE25MY TE30MY
电源 3PH/380V/50Hz 3PH/380V/50Hz
适用温度 -5℃~5℃ -5℃~5℃
压缩机 型号 ZB58KQE ZB66KQE ZB76KQE ZB95KQE ZB114KQE ZB130KQE ZB150KQE ZB190KQE ZB220KQE
最大电流（A） 15.9 17.5 20.4 31 33.5 33.1 38 49.1 58.9
冷量/功率(KW) 蒸发温度 -5℃ 15.0/6.5 16.8/7.3 20.0/8.5 24.5/10.9 29.1/13.0 31.7/13.4 38.4/16.7 48.1/21.0 58.8/25.3
-8℃ 13.6/6.3 15.2/7.1 18.1/8.3 22.1/10.7 26.2/12.7 28.6/13.0 34.7/16.3 43.5/20.4 53.1/24.6
-10℃ 12.7/6.2 14.3/6.9 17.0/8.1 20.8/10.4 24.5/12.4 26.7/12.7 32.6/15.9 40.8/20.0 49.8/24.0
-15℃ 10.6/5.9 12.1/6.6 14.2/7.6 17.4/9.9 20.4/11.8 22.3/12.0 27.5/15.1 34.5/19.0 41.9/22.8
风机 电压（V） 3PH/380V/50HZ 3PH/380V/50HZ
电流（A） 1.02 1.02 1.02 1.7 1.9 1.9 3.2 3.2 3.2
功率（W） 2×205 2×205 2×205 2×414 2×500 2×500 2×800 2×800 2×800
转速（r/min） 1380 1380 1380 1300 1380 1380 1320 1320 1320
吸气接口 (mm) φ28 φ28 φ35 φ35 φ35 φ42 φ42 φ42 φ42
供液接口 (mm) φ12.7 φ12.7 φ16 φ16 φ16 φ22 φ22 φ22 φ22
重量 (kg) 230 239 239 295 304 340 475 510 535
外形尺寸（L*W*H） 1290*655*1750 1290*655*1750 1290*655*1750 1590*805*1990 1590*805*1990 1590*805*1990 1890*905*2190 1890*905*2190 1890*905*2190
安装尺寸（a*b） 557*625 557*625 557*625 850*775 850*775 850*775 1000*875 1000*875 1000*875

低温型机组（带EVI喷气增焓）标准设计：环境温度32℃。吸气过热度10K。选用膨胀阀时要考虑过冷度的影响。

机组型号 TE08LY TE10LY TE12LY TE15LY TE18LY TE20LY TE25LY TE30LY
电源 3PH/380V/50Hz
适用温度 -15℃~-35℃
压缩机 型号 ZFI36KQE ZFI39KQE ZFI50KQE ZFI59KQE ZFI68KQE ZFI81KQE ZFI96KQE ZFI122KQE
最大电流（A） 16 18.1 25 29 30 31 41.5 53.6
R404A/R507A 蒸发温度 -20℃ 冷量/功率KW 12.1/6.7 12.8/8.1 16.5/8.9 20.0/10.8 22.6/12.5 26.6/15.2 34.1/18.9 43.0/22.9
液体温度℃ 12.7 12.7 11.5 13.6 13.6 13.6 14.4 14.4
-25℃ 冷量/功率KW 10.4/6.2 11.9/7.5 14.0/8.2 17.0/9.9 19.2/11.6 22.5/14.1 28.9/17.4 36.4/21.2
液体温度℃ 6.8 6.8 7.5 9.6 9.5 9.6 10 10
-30℃ 冷量/功率KW 8.8/5.6 10.1/6.8 11.7/7.5 14.2/9.1 16.1/10.6 18.9/13.0 24.3/16.1 30.6/19.6
液体温度℃ 0.7 0.7 3.4 5.7 5.6 5.6 5.8 5.8
-35℃ 冷量/功率KW 7.4/5.1 8.5/6.2 9.9/6.9 12.0/8.4 13.5/9.7 15.9/11.8 20.3/14.8 25.5/18.0
液体温度℃ -5.5 -5.5 -2.2 0.2 0.2 0.2 1.8 1.8
-40℃ 冷量/功率KW 6.1/4.6 7.0/5.6 8.4/6.4 10.3/7.8 11.6/9.0 13.6/11.0 16.7/13.8 21.0/16.9
液体温度℃ -10.8 -10.8 -12.1 -9.5 -9.6 -9.5 -0.9 -0.9
风机 电压（V） 3PH/380V/50HZ
电流（A） 1.02 1.02 1.02 1.7 1.7 1.9 3.2 3.2
功率（W） 2×205 2×205 2×205 2×414 2×414 2×500 2×800 2×800
转速（r/min） 1380 1380 1380 1300 1300 1380 1320 1320
吸气接口 (mm) φ22 φ22 φ35 φ35 φ35 φ35 φ42 φ42
供液接口 (mm) φ12.7 φ12.7 φ16 φ16 φ16 φ22 φ22 φ22
重量(kg) 210 211 235 305 308 320 515 525
外形尺寸（L*W*H） 1290*655*1750 1290*655*1750 1290*655*1750 1590*805*1990 1590*805*1990 1590*805*1990 1890*905*2190 1890*905*2190
安装尺寸（a*b） 557*625 557*625 557*625 850*775 850*775 850*775 1000*875 1000*875

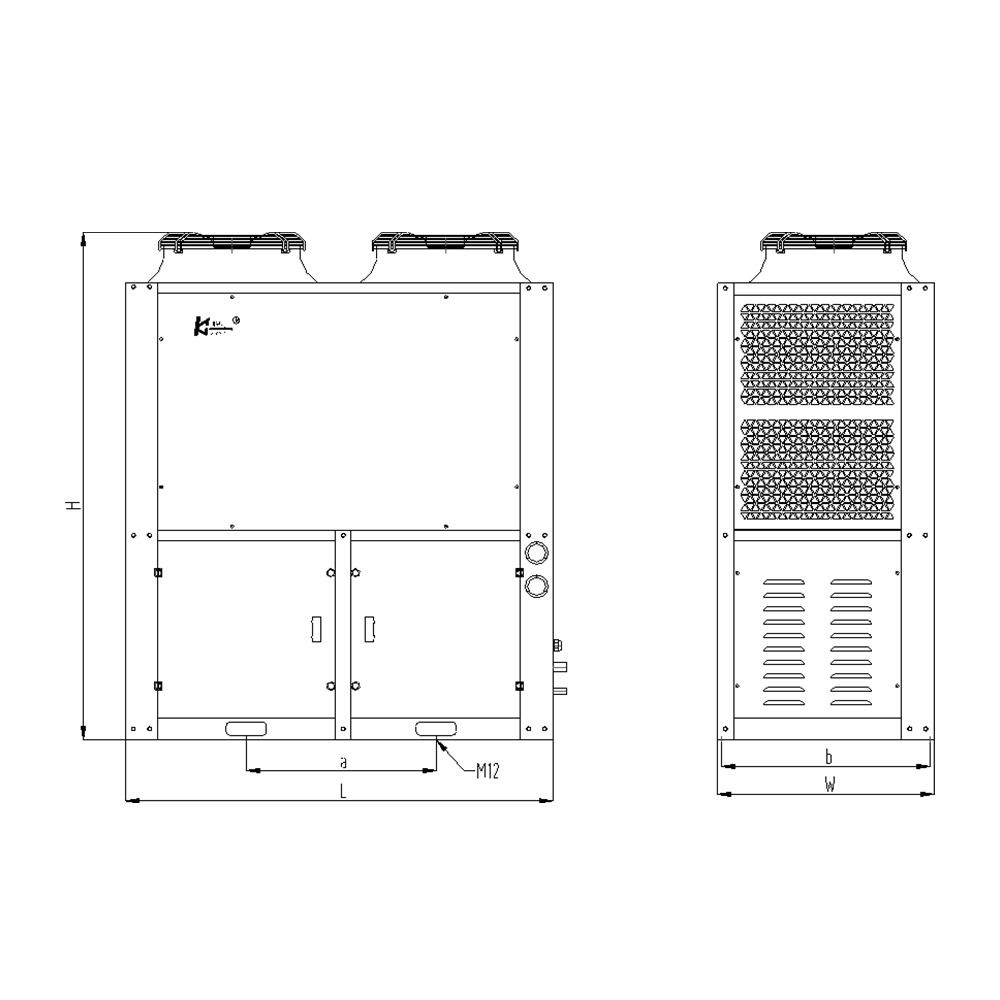

03尺寸
    • 04单位配置

    中温型机组

    说明：● 表示标准配置，○ 表示选配件，/ 表示无此选项

    机组配件 机组型号
    TE08M TE09M TE10M TE12M TE13M TE15M TE20M TE22M TE25M TE30M
    涡旋压缩机（焊口） ● ● ● ● ● ● ● ● ● ●
    油加热带 ● ● ● ● ● ● ● ● ● ●
    排气减震管 ○ ○ ○ ○ ○ ○ ● ● ● ●
    油分离器 ○ ○ ○ ○ ○ ○ ● ● ● ●
    冷凝器（亲水铝箔） ● ● ● ● ● ● ● ● ● ●
    外转子风机 ● ● ● ● ● ● ● ● ● ●
    储液器 ● ● ● ● ● ● ● ● ● ●
    储液器出口截止阀 ● ● ● ● ● ● ● ● ● ●
    干燥过滤器 ● ● ● ● ● ● ● ● ● ●
    视液镜 ● ● ● ● ● ● ● ● ● ●
    气液分离器 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
    高压/低压保护（膜片式） ● ● ● ● ● ● ● ● ● ●
    高压/低压表 ● ● ● ● ● ● ● ● ● ●
    供液电磁阀 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
    高压压控（风机控制） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
    低压压控（抽空停机） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

    低温型机组

    说明：● 表示标准配置，○ 表示选配件，/ 表示无此选项

    机组配件 机组型号
    TE08LY TE10LY TE12LY TE15LY TE18LY TE20LY TE25LY TE30LY
    涡旋压缩机 （EVI） ● ● ● ● ● ● ● ●
    油加热带 ● ● ● ● ● ● ● ●
    排气减震管 ○ ○ ○ ○ ○ ○ ● ●
    油分离器 ○ ○ ○ ○ ○ ○ ● ●
    冷凝器（亲水铝箔） ● ● ● ● ● ● ● ●
    外转子风机 ● ● ● ● ● ● ● ●
    储液器 ● ● ● ● ● ● ● ●
    储液器出口截止阀 ● ● ● ● ● ● ● ●
    干燥过滤器 ● ● ● ● ● ● ● ●
    视液镜 ● ● ● ● ● ● ● ●
    气液分离器 ○ ○ ○ ○ ○ ○ ○ ○
    高压/低压保护（膜片式） ● ● ● ● ● ● ● ●
    高压/低压表 ● ● ● ● ● ● ● ●
    （过冷）电磁阀 ● ● ● ● ● ● ● ●
    （过冷）膨胀阀 ● ● ● ● ● ● ● ●
    过冷板换 ● ● ● ● ● ● ● ●
    供液电磁阀 ○ ○ ○ ○ ○ ○ ○ ○
    高压压控（风机控制） ○ ○ ○ ○ ○ ○ ○ ○
    低压压控（抽空停机） ○ ○ ○ ○ ○ ○ ○ ○
